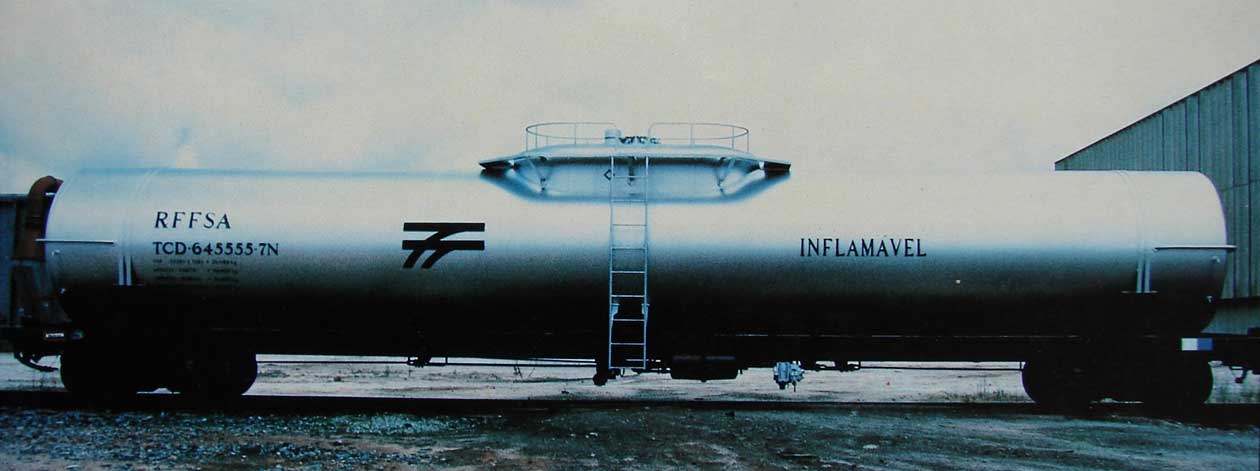

Foto do vagão tanque TCD RFFSA - Rede Ferroviária Federal, construído pela Mafersa

Ferrovias

• Estrada de Ferro Goiás - 30 Jul. 2018

• Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017

• Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017

• Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017

• Litorinas Budd RDC no Brasil - 27 Set. 2017

• Trem das Águas - ABPF Sul de Minas - 15 Set. 2017

• Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017

• A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017

• Horários do Trem turístico S. João del Rei - 6 Dez. 2016

• Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016

• Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016

Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016



Ferreoclipping

• Livro sobre a GWBR em João Pessoa e Recife - 12 Mai. 2016

• Museu Ferroviário de Natal - 25 Abr. 2016

• Passagens e calendário do trem turístico Ouro Preto - Mariana | Percurso - 20 Dez. 2015

• Passagens e descontos do Trem do Corcovado | Onde comprar - 12 Dez. 2015

• Estação Pirajá completa a Linha 1 do Metrô de Salvador - 28 Nov. 2015

• Metrô DF direciona 2/3 dos trens para a Ceilândia - 27 Ago. 2015

• EF Campos do Jordão | Horários | Hospedagem - 15 Jul. 2015

Programação de Corpus Christi nos trens turísticos da ABPF Sul de Minas - 25 Mai. 2015

Passagens do trem para Vitória esgotam-se 15 dias antes do feriado - 22 Mar. 2015



Mafersa - Material Ferroviário
Vagão tanque
classificação AAR DOT 103W

Mafersa - Divulgação

Vagão tanque destinado ao transporte de produtos claros derivados de petróleo e álcool hidratado

  • Tara 26.100 kgf
  • Lotação 53.900 kgf
  • Peso bruto máx. 80.000 kgf

Características gerais

Tanque

  • Capacidade volumétrica: 63,2 m³
  • Pressão de teste: 60 psi
  • Capacidade de expansão: 2%
  • Cilindro: Cinco seções, em aço especificação ASTM A-242
  • Calotas: "Flanged and dished", em aço especificação ASTM A-516 grau 55
  • Domo de expansão: Formato oblongo
  • Fabricação: Cilindro formado por anéis e calotas soldadas por solda dupla de topo e radiografado segundo AAR W 19.00

Equipamentos

  • Segurança: 2 válvulas diâmetro 5'' calibradas para abertura a 35 psi
  • Carga: Pela boca de visita diâmetro 406 mm
  • Descarga: Válvula de descarga diâmetro 4'' com derivação lateral
  • Localização: Válvula de descarga no interior do tanque, na parte inferior; válvulas de segurança e boca de visita no domo de expansão e, no interior do mesmo, o volante de acionamento da válvula de descarga

Estrutura

  • Estrado - Viga central contínua em aço especificação ASTM A-242
  • Engates - Tipo E,com "Double Shelf", haste de 6 1/4'' x 8'' x 21 1/2''
  • Aparelho de choque e tração - AAR-M-901

Freios

  • Pneumático - ABD-10-12 com comutador vazio-carregado
  • Manual - Tipo "non spin" com volante vertical

Truques

  • Tipo - "Ride Control" ou "Barber Stabilized", bitola 1,00 m, dimensões da manga 5 1/2 '' x 10''
  • Rodas - D-29, classe C, MW ou CD-29, classe C, MW
  • Eixos - AAR-M-101 grau F
  • Mancais - Rolamentos
  • Molas - AAR-D3, helicoidais, curso de 2 1/2''

Pintura / Acabamento

  • Interior do tanque: Limpeza por processos mecânicos
  • Preparação da superfície externa - Jateamento com granalha de aço grau Sa 2 1/2 da norma SIS 05 59 00-1967
  • Pintura externa - Primer cromato de zinco e esmalte alquídico como tinta de acabamento
= Altamente sujeito a erros de digitação =
