EFSJ / RFFSA
Pinturas das English Electric

Márcio Hipólito
Desenhos: VFCO - fora de escala
Centro-Oeste nº 73 — 1º Dez. 1992

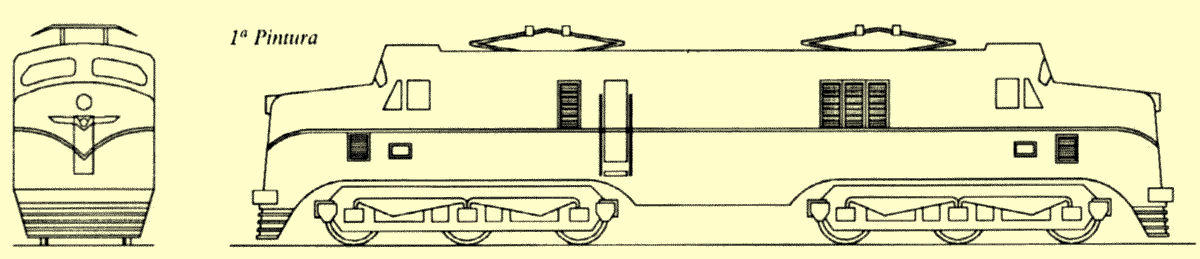

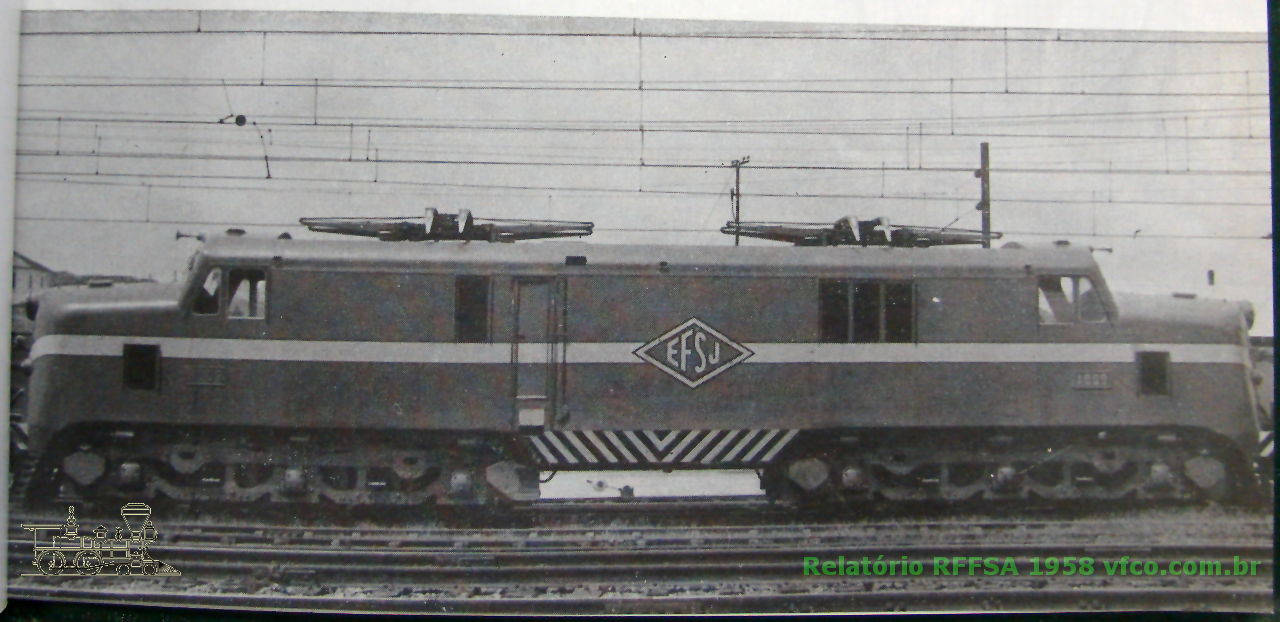

Primeira pintura — Anos 50

Marrom avermelhado com friso prateado.

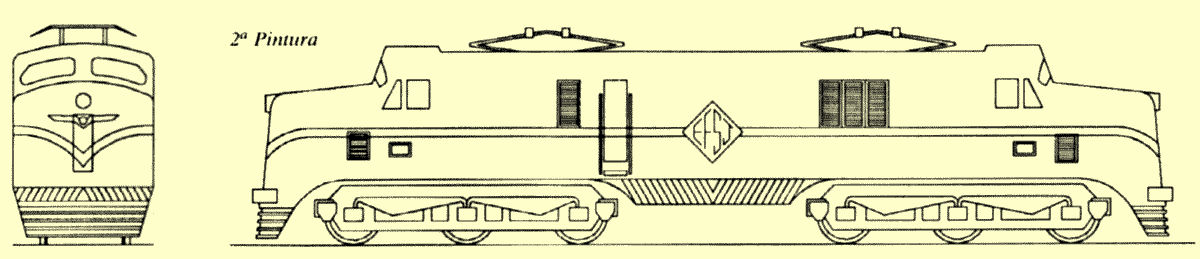

Segunda pintura — Anos 60

English Electric no segundo esquema de pintura: EFSJ / RFFSA

Vermelhão com faixa amarela e listras. Losango na lateral com as iniciais da EF Santos-Jundiaí.

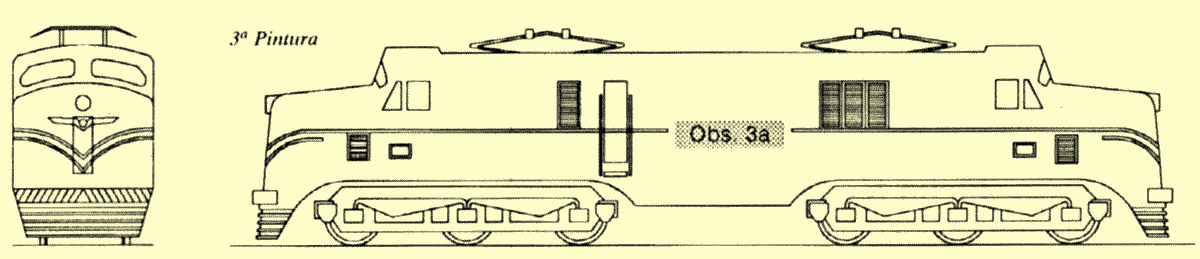

Terceira pintura

Vermelhão com faixas amarelas. Iniciais da RFFSA e "Santos a Jundiaí" nas laterais.

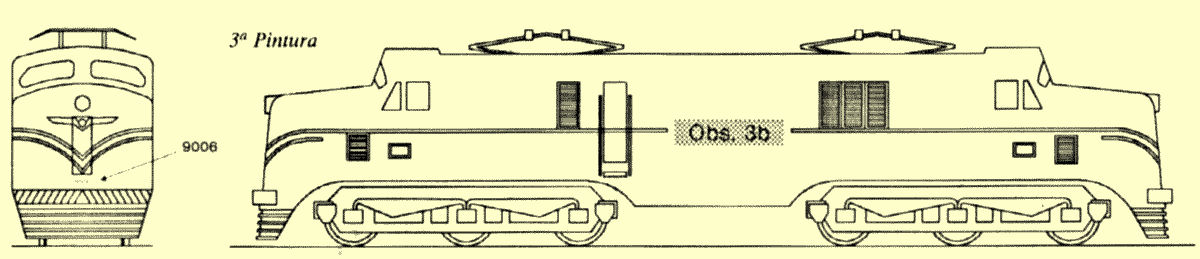

Terceira pintura — Anos 80

Vermelhão com faixas amarelas. Iniciais da RFFSA e a nova numeração nas laterais, com o logotipo da Rede.

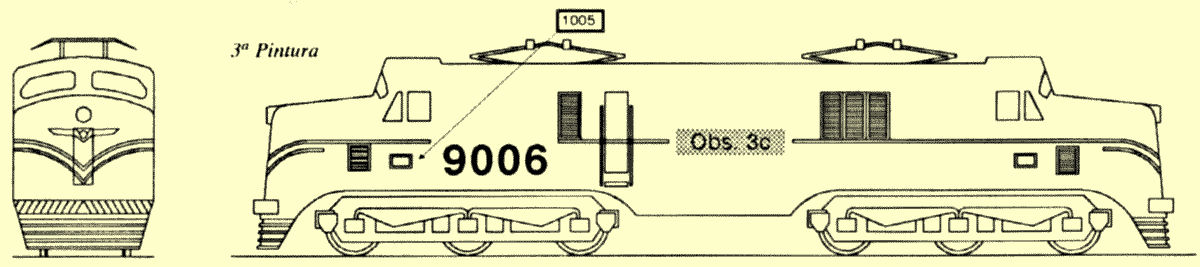

Terceira pintura — 1992

Pelo menos uma dessas locomotivas — a nº 9006 (ex-1005) — já está com a nova pintura, que inclui:

• O número em tamanho grande, sob a nova interrupção introduzida na faixa amarela;

• Logotipo transferido para a linha de cima (ao lado das iniciais da RFFSA);

• Acréscimo da série "90" (locomotivas) antes do número "9006";

• Acréscimo da letra "I" após o dígido verificador;

• Em seguida, a indicação da "SR-4".

• Letras e números em amarelo.

Observações

Detalhe das inscrições laterais no 3º esquema de pintura

Estas observações são meramente ilustrativas, e não representam fielmente as inscrições no protótipo (tamanhos, tipos de letra, disposição, logotipo etc.).

Da mesma forma, os desenhos da English Electric não são exatos — especialmente quanto à localização, forma e dimensões das faixas (FRC).
