Maquete virtual (AutoCAD) do ferreomodelo 1:87 de locomotiva GMDH-1 oferecido pela Shapeways
Locomotiva diesel-hidráulica GMDH-1
Ferreomodelo impresso em 3D
Flavio R. Cavalcanti - 8 Jun. 2015
A “casca” da locomotiva GMDH-1 é oferecida na escala HO (1:87) pela Sideways (US$ 40,00 + frete) por meio de impressão 3D em “plástico branco forte e flexível: plástico nylon branco com acabamento fosco e ligeira sensação de granulado” — segundo a tradução automática do Google.
A “casca” do ferreomodelo HO tem 3,668 cm de largura; 3,94 cm de altura; e 11,952 cm de comprimento.
Este item ainda está na categoria “First to try” (“Primeiro a experimentar”), indicativo de que, embora esteja na “loja”, ainda não foi “impresso com um alto grau de confiança”.
Essa categoria está um ponto acima da categoria “Beta”, onde se encontram itens ainda em desenvolvimento.

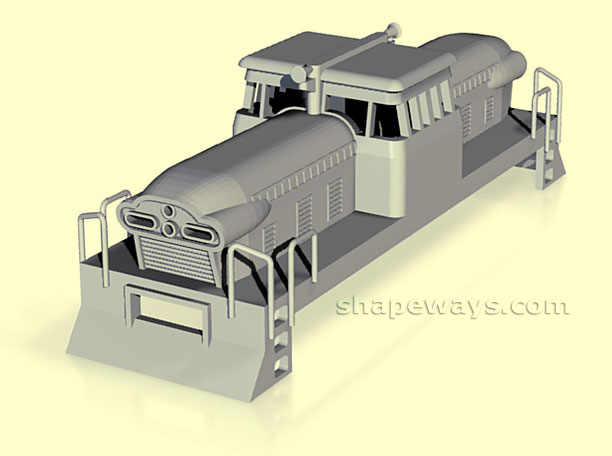

Maquete virtual do ferreomodelo HO de locomotiva GMDH-1 oferecido pela Shapeways
Avaliação

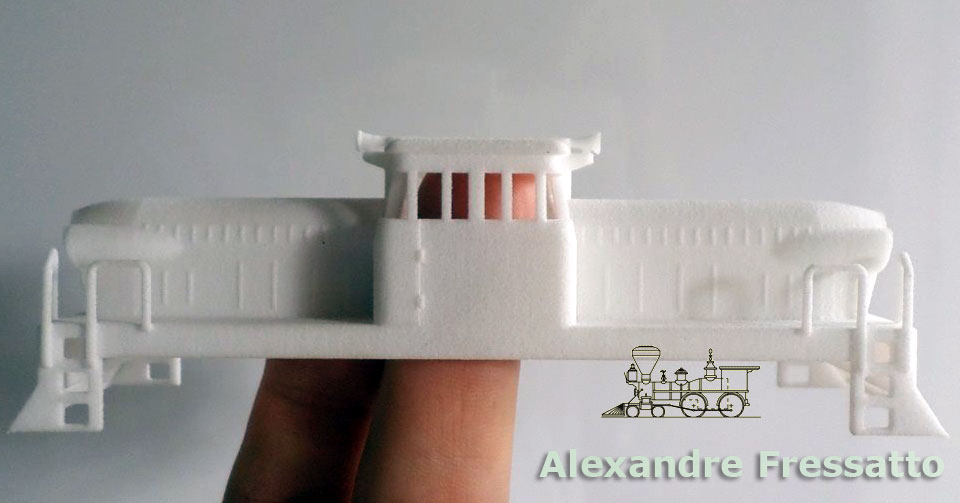

De acordo com Alexandre Fressatto Ramos e Ricardo Melo Araujo, da APFMF, o ferreomodelo impresso em 3D apresenta 2 defeitos principais:
-
Baixa qualidade do acabamento, com muitas falhas na superfície; detalhes “finos” abaixo do aceitável; e
-
Erros evidentes de formato e dimensões — como se o autor do projeto não dispusesse da planta da locomotiva-protótipo.
A correção desses erros vai exigir:
-
Fazer uma nova “mesa” para o corpo da locomotiva, aproveitando apenas os “cofres” do motor e a cabine;
-
Estreitar e corrigir a cabine da locomotiva.

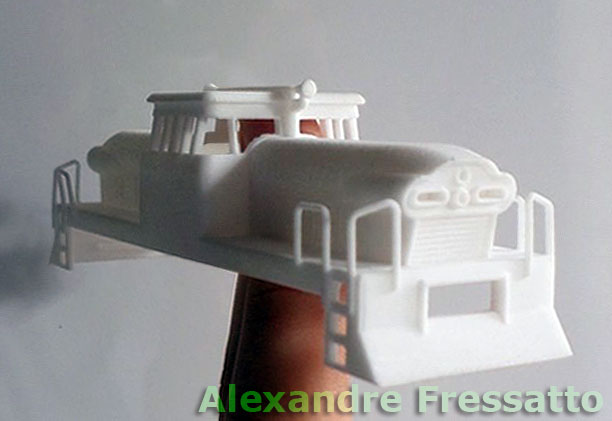

Vista frontal do ferreomodelo da locomotiva GMDH1 impresso em 3D
