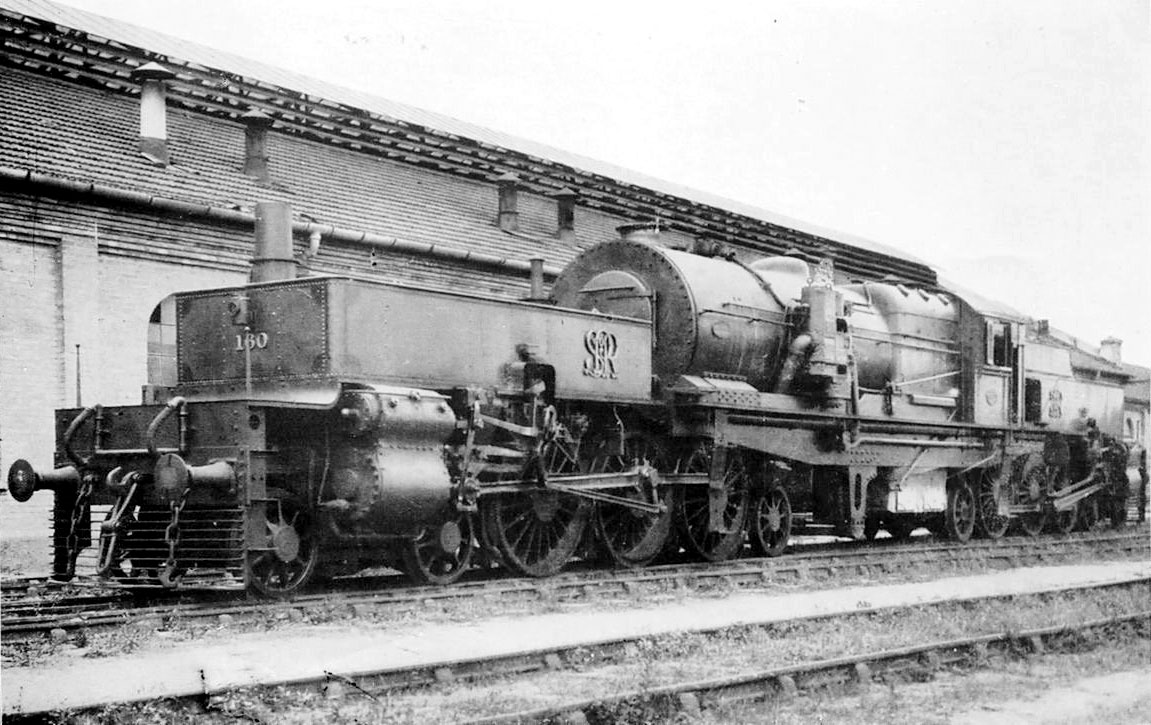

Locomotiva a vapor Garrat 4-6-2+2-6-4 nº 160 da SPR - São Paulo Railway. Cortesia: Eliezer Magliano

Ferrovias

• Estrada de Ferro Goiás - 30 Jul. 2018

• Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017

• Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017

• Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017

• Litorinas Budd RDC no Brasil - 27 Set. 2017

• Trem das Águas - ABPF Sul de Minas - 15 Set. 2017

• Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017

• A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017

• Horários do Trem turístico S. João del Rei - 6 Dez. 2016

• Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016

• Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016

• Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016

Locomotivas a vapor
Locomotivas Beyer-Garrat da SPR
Desenho, medidas e características

Flavio R. Cavalcanti

As locomotivas Beyer-Garrat da São Paulo Railway, de acordo com Délio Araújo, chegaram em 1927 com rodagem 2-6-2+2-6-2, sendo convertidas para 4-6-2+2-6-4 por volta de 1930 ou 1931, para maior estabilidade e maior capacidade de água.

Devido à baixa legibilidade, a planta destas locomotivas Garrat construídas pela Beyer-Peacock foi dividida em seis partes (abaixo), três delas com vistas ampliadas dos desenhos e medidas; e três com as características técnicas da locomotiva na ferrovia.

Ferreosfera

Ferreomodelismo

• Backlight em maquetes de ferreomodelismo - 5 Nov. 2017

• Luzes de 0,5 mm (fibra ótica) - 2 Jun. 2016

• Vagão tanque TCQ Esso - 13 Out. 2015

• Escalímetro N / HO pronto para imprimir - 12 Out. 2015

• Carro n° 115 CPEF / ABPF - 9 Out. 2015

• GMDH-1 impressa em 3D - 8 Jun. 2015

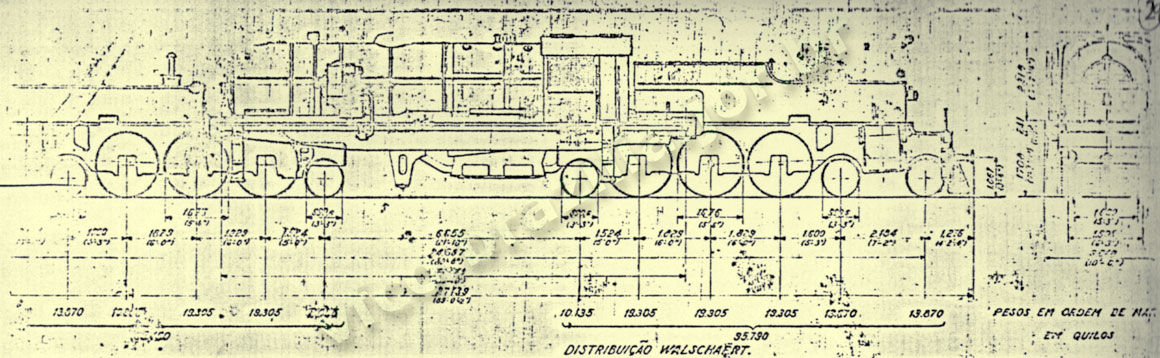

Planta com as dimensões das locomotivas 4-6-2+2-6-4 da São Paulo Railway (SPR)

Desenho ampliado da locomotiva 4-6-2+2-6-4 da São Paulo Railway (SPR) para leitura das medidas - parte A

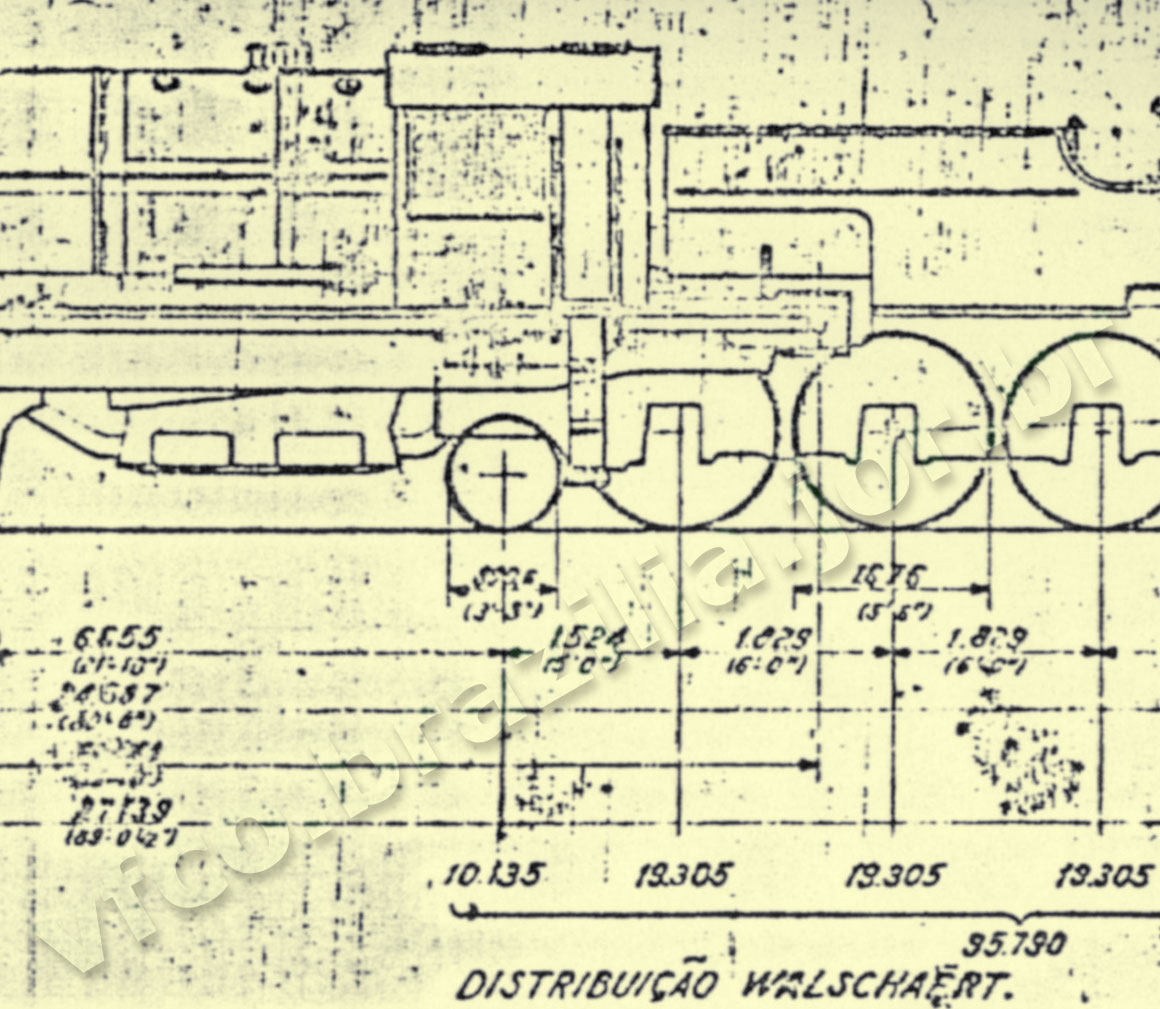

Desenho ampliado da locomotiva 4-6-2+2-6-4 da São Paulo Railway (SPR) para leitura das medidas - parte B

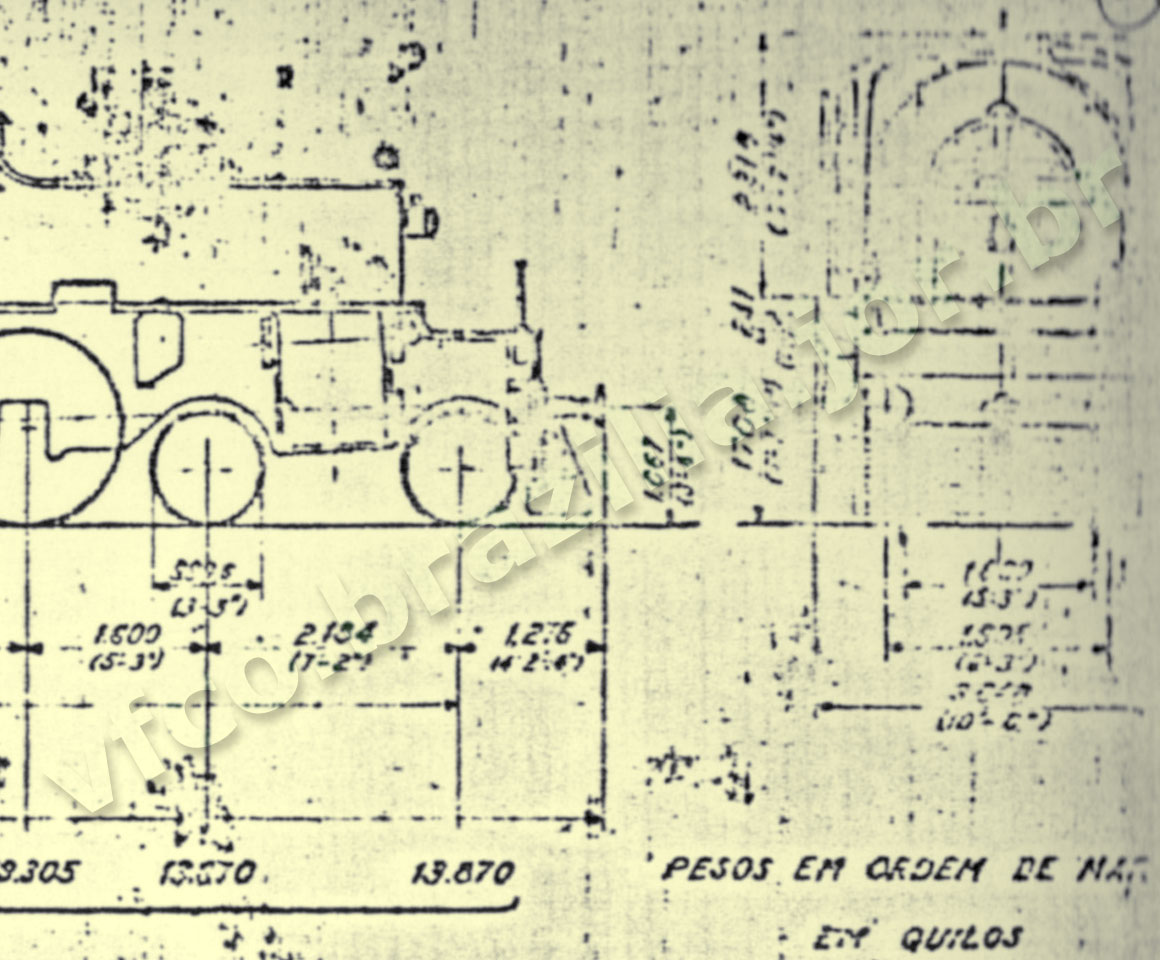

Desenho ampliado da locomotiva 4-6-2+2-6-4 da São Paulo Railway (SPR) para leitura das medidas - parte C

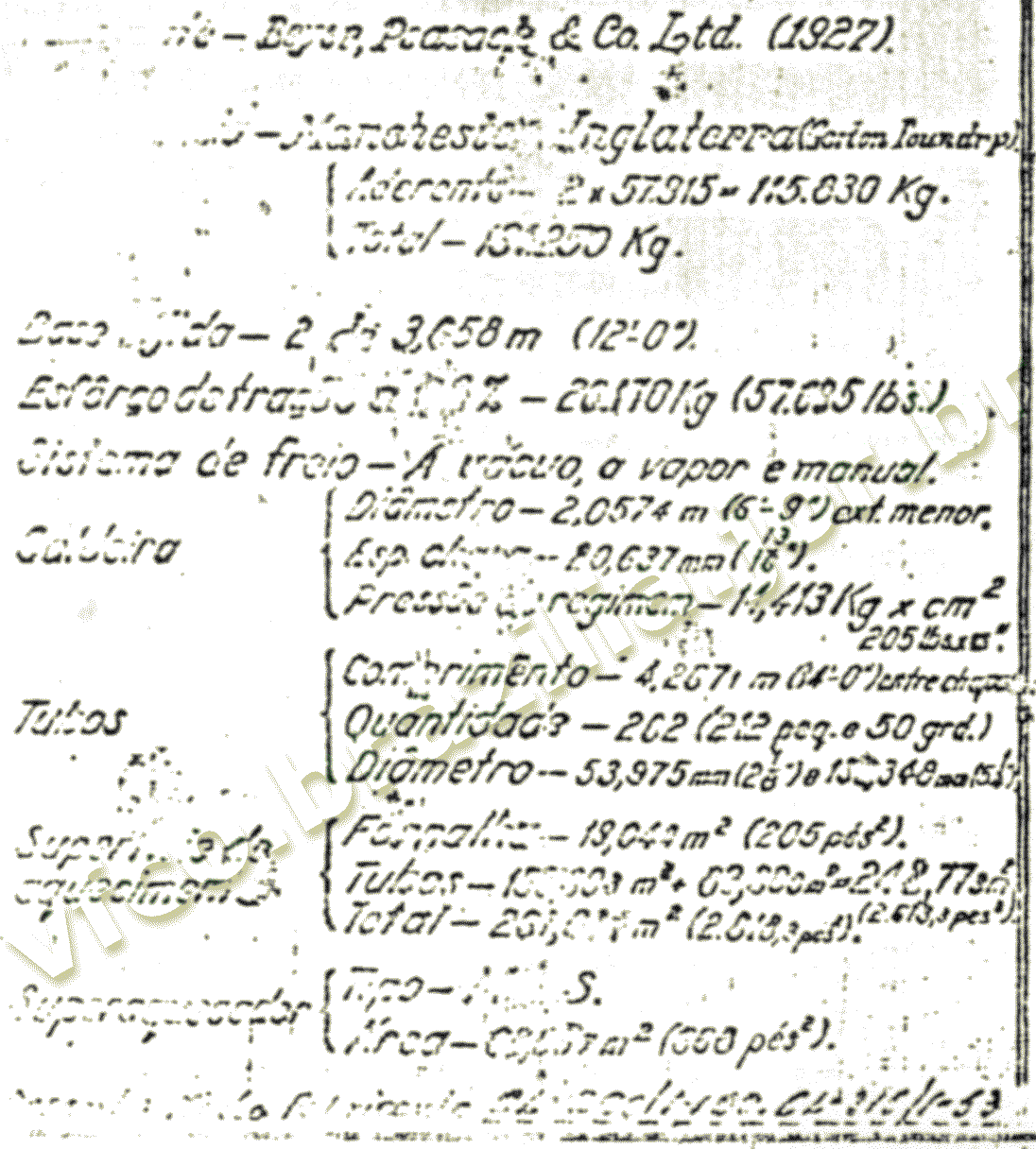

Características técnicas da locomotiva 4-6-2+2-6-4 da São Paulo Railway (SPR) - parte A

Características técnicas da locomotiva 4-6-2+2-6-4 da São Paulo Railway (SPR) - parte B

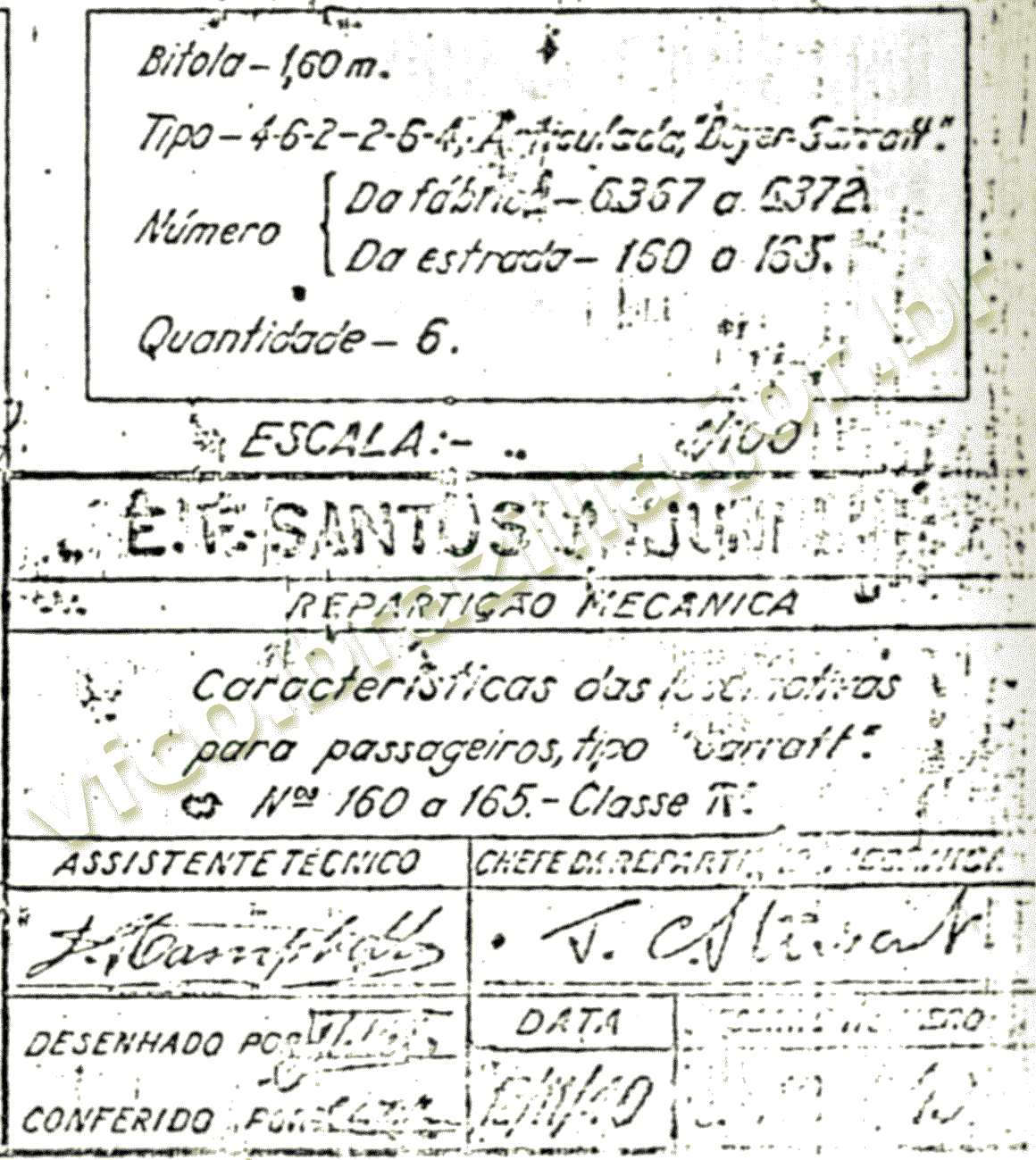

Características técnicas da locomotiva 4-6-2+2-6-4 da São Paulo Railway (SPR) - parte C
