EFOM - Estrada de Ferro Oeste de Minas
As locomotivas Shay

Délio Araújo
CO Textos nº 10 — 1º Ago. 1989

A EF Oeste de Minas (EFOM) encomendou locomotivas Shay para o trecho da serra da Mantiqueira, entre Barra Mansa, RJ, e Augusto Pestana, MG.

As Shay não percorriam todo esse trecho. Pelo que ouvi em Belo Horizonte, de Waldemar Baeta Neves, eng° da Rede Mineira de Viação (RMV), lá por 1944 a 1948, elas circulavam das proximidades de Falcão até Augusto Pestana, passando por Passa Vinte e Carlos Euler.

O trecho é íngreme, rampa contínua de 4 por cento! As locomotivas Pacific que faziam os trens mistos levavam cerca de 80 a 90 toneladas de trem serra acima. As locomotivas 2-8-0 Consolidation, um pouco mais.

Os trilhos eram leves, impedindo a utilização de maior peso por eixo.

A EFOM relutou muito em empregar locomotivas Garrats ou Mallets de simples expansão, por falta de experiência e até por falta de conhecimentos sobre locomotivas articuladas.

Então vieram as locomotivas Shay, na década de 1920. Extremamente lentas, em pouco ou nada melhoraram a tração na serra. Nunca faziam mais de 8 ou 10 km/hora!

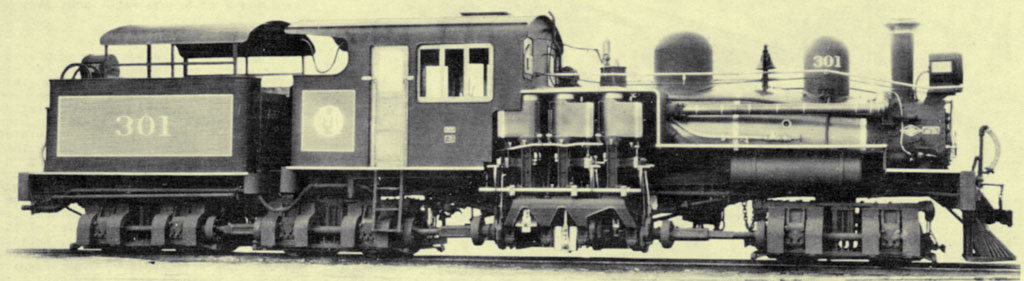

Pela foto (CO-26), não se percebe que a transmissão tem um redutor na engrenagem de cada eixo motriz, isto é, a roda dentada do cardã é de pequeno diâmetro e os dentes das rodas motrizes vêm no aro das mesmas. Logo, a velocidade é sempre baixa.

Por outro lado, os três cilindros laterais têm a respectiva distribuição montada no mesmo eixo de manivela, dificultando a manutenção.

Pela foto, não se vê também que a caldeira não está no centro da locomotiva, mas deslocada para o lado contrário ao dos cilindros. Era para equilibrar a massa total da locomotiva.

Quanto à tração, excelente. Não derrapavam. O coeficiente de aderência era elevado, mesmo com os trilhos molhados ou úmidos — 30 a 33 por cento!

Mas a baixa velocidade fez a EFOM pensar na eletrificação do trecho Barra Mansa – Augusto Pestana e, pouco tempo depois, até Andrelândia.

As Shay perderam a utilidade no final da década de 1920, encostadas que foram. Ouvi também de maquinistas da RMV (pois a RMV resultou da fusão da EFOM e da Rede Sul Mineira ou EF Sul de Minas, além da EF Paracatu, em 1931), há 40 anos, que as caldeiras das Shay foram aproveitadas para a construção, em Divinópolis, MG, das Pacific 4-6-2 números 339 e 340!

Realmente, a 339 e a 340 tinham aquela inclinação da caldeira, entre os dois domos. A 339 morreu em explosão de caldeira, há pouco mais de 30 anos, e a 340 encontra-se exposta em Divinópolis.

Gostaria que alguém confirmasse se o que escrevo é história ou estória. Foi o que ouvi, se a memória não falha.
