Ferreomodelo da locomotiva G12 na escala HO (1:87) correta, feita por Nilson Rodrigues
Mais do que colocar a G12 na escala 1:87 correta, a formatação tem sido um desafio instigante para muitos modelistas:
plano inclinado entre o teto e as laterais, estreitamento do "nariz longo" junto à cabine... e no caso da Vale,
redução da "saia" ao redor e abaixo dos passadiços, acréscimo do passadiço ao redor das testeiras,
entre outros detalhes. Nem sempre é possível compatibilizar os dois objetivos.

As escalas dos ferreomodelos Frateschi
A "geometria"
da locomotiva G12

Flavio R. Cavalcanti

Para um fabricante praticamente no início, como era a Frateschi em 1975 — longe de dispor da experiência, do mercado e da tecnologia atuais —, o aspecto "quadradão" da locomotiva G-12 pode ter feito a diferença entre o possível e o impossível.

Mesmo assim, o "quadradismo" do protótipo teve de ser ainda mais acentuado no modelo, para viabilizá-lo naquele momento.

Provavelmente por limitações de viabilidade técnica / econômica, o fabricante simplificou o projeto, ignorando — entre outros aspectos:

    1. O nariz curto mais estreito

    2. O plano inclinado entre o teto e as laterais do corpo longo

    3. A redução gradual na largura do corpo longo, nas proximidades da cabine

Esses aspectos podem ser observados facilmente nas fotos do teto da n° 551 EFVM feitas por José Emílio Buzelin em setembro de 1993.

Conversão de medidas
Protótipo HO
(pés-pol.)
(mm)
(mm)
43'-0''
13.106,40
150,5
25'-0''
7.620,00
87,5
8'-0''
2.438,40
28,0
9'-0''
2.743,20
31,5
12'-0''
3.657,60
42,0
8'-11''
2.717,80
31,2
6'-0''
1.828,80
21,0
5'-2''
1.574,80
18,1

Na planta abaixo, da Model Railroader Cyclopedia, Vol. 2: Diesel Locomotives - Bob Hayden, as medidas estão em pés / polegadas:


Capado livro Model Railroader Cyclopaedia, Vol. 2: Diesel Locomotives

Embora focado nas principais locomotivas da América do Norte (Canadá inclusive), a enciclopédia da Kalmbach Publishing Co. é referência indispensável para o modelista brasileiro que deseja conhecer protótipos a fundo e super-detalhar seus modelos.

Além de centenas de fotos, diagramas e quadros de especificações técnicas dos protótipos, inclui plantas e detalhes HO para super-detalhar 70 locomotivas.

Em comparação, as plantas das ferrovias brasileiras oferecem pouquíssima informação:
Planta e medidas de uma locomotiva G12, do livro Model Railroader Cyclopaedia
Fonte: Bob Hayden: Model Railroader Cyclopedia, Vol. 2: Diesel Locomotives

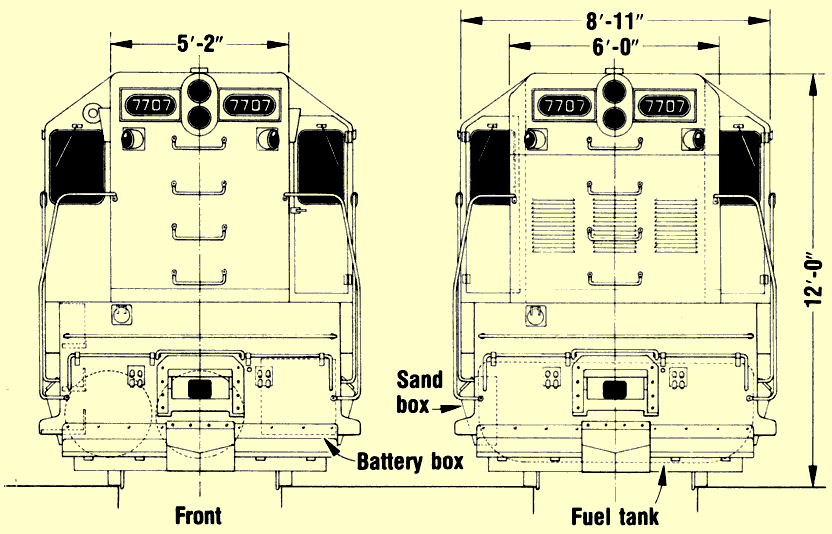

Planta e medidas de uma locomotiva G12 - vista frontal
Fonte: Bob Hayden: Model Railroader Cyclopedia, Vol. 2: Diesel Locomotives
