Ferreomodelismo
|
|
|
Evandro Ribeiro - Niterói, RJ
O peso que usei no meu vagão box, seguiu uma prática recomendada pela NMRA, a RP-20.1, de que "o peso de cada unidade deve ser de 28,3 gramas + 5,6 g por cada centímetro de comprimento do carro ou vagão", conforme mencionado pelo Waren Delano, no CO-68.
Fazendo a conversão, resultou que cada 5 g correspondem a 8,93 mm de comprimento do vagão, iniciando com 28,3 g. Para facilitar a construção de uma escala, arredondei os valores para 30 g iniciais e mais 5 g para cada 8,9 mm.
-
Obs.1: O peso indicado pela RP20.1, nada tem a ver com o peso do vagão real em escala, (até porque isso seria impossível, já que os materiais de construção e as espessuras sesão diferentes). É uma indicação que tenta reduzir a possibilidade das flanges dos rodeiros, saltar sobre os trilhos e descarrilar.
-
Obs.2: Quando digo trilho, estou me referindo a grade; trilhos e dormentes.
-
Obs.3: Balanças com escalas maiores, p.ex. 5Kg, dificultam a leitura desses pesos, mas não impedem seu uso.
-
Obs.4: O mais importante: Nada disso é obrigatório, nem desqualifica o modelo que não seguir a norma. Hobby é diversão, cada um se diverte como quer. Já em grupos fechados, os participantes podem exigir ou não.

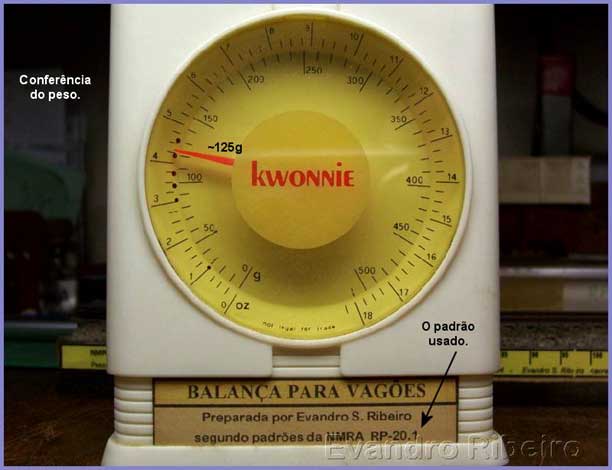

Para conferir, uso uma balança de dietas, cuja escala vai até 500 g, adaptada com um trilho no lugar da bandeja, para receber o vagão. É necessário zerar a escala (com o trilho) antes de pesar o vagão.
Ferreomodelo de vagão ferroviário (miniatura) sobre a balança adaptada
Balança adaptada para a pesagem de ferreomodelos de vagões
Ferreoclipping• Livro sobre a GWBR em João Pessoa e Recife - 12 Mai. 2016 • Museu Ferroviário de Natal - 25 Abr. 2016 • Passagens e calendário do trem turístico Ouro Preto - Mariana | Percurso - 20 Dez. 2015 • Passagens e descontos do Trem do Corcovado | Onde comprar - 12 Dez. 2015 • Estação Pirajá completa a Linha 1 do Metrô de Salvador - 28 Nov. 2015 • Metrô DF direciona 2/3 dos trens para a Ceilândia - 27 Ago. 2015 • EF Campos do Jordão | Horários | Hospedagem - 15 Jul. 2015 • Programação de Corpus Christi nos trens turísticos da ABPF Sul de Minas - 25 Mai. 2015 • Passagens do trem para Vitória esgotam-se 15 dias antes do feriado - 22 Mar. 2015 |
Ferrovias• Estrada de Ferro Goiás - 30 Jul. 2018 • Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017 • Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017 • Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017 • Litorinas Budd RDC no Brasil - 27 Set. 2017 • Trem das Águas - ABPF Sul de Minas - 15 Set. 2017 • Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017 • A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017 • Horários do Trem turístico S. João del Rei - 6 Dez. 2016 • Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016 • Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016 • Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016 |
Bibliografia• A Gretoeste: a história da rede ferroviária GWBR - 25 Abr. 2016 • Índice das revistas Centro-Oeste (1984-1995) - 13 Set. 2015 • Tudo é passageiro - 16 Jul. 2015 • The tramways of Brazil - 22 Mar. 2015 • História do transporte urbano no Brasil - 19 Mar. 2015 • Regulamento de Circulação de Trens da CPEF (1951) - 14 Jan. 2015 • Batalhão Mauá: uma história de grandes feitos - 1º Dez. 2014 • Caminhos de ferro do Rio Grande do Sul - 20 Nov. 2014 • A Era Diesel na EF Central do Brasil - 13 Mar. 2014 • Guia Geral das Estradas de Ferro - 1960 - 13 Fev. 2014 • Sistema ferroviário do Brasil - 1982 - 12 Fev. 2014 |

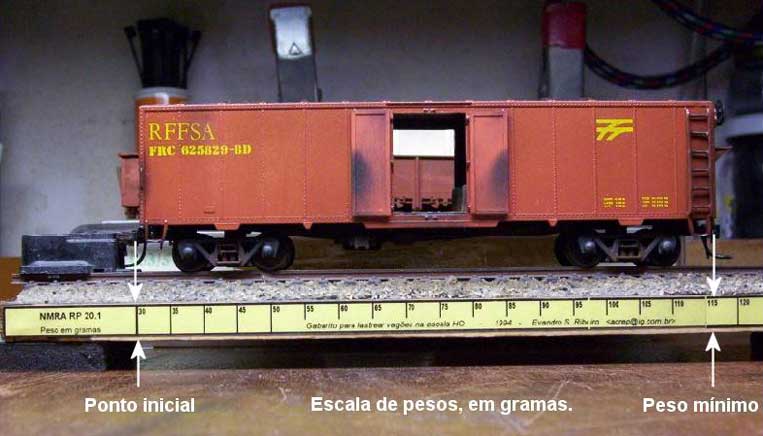

O vagão é colocado nos trilhos e sua testeira alinhada com a marca inicial (30 g).

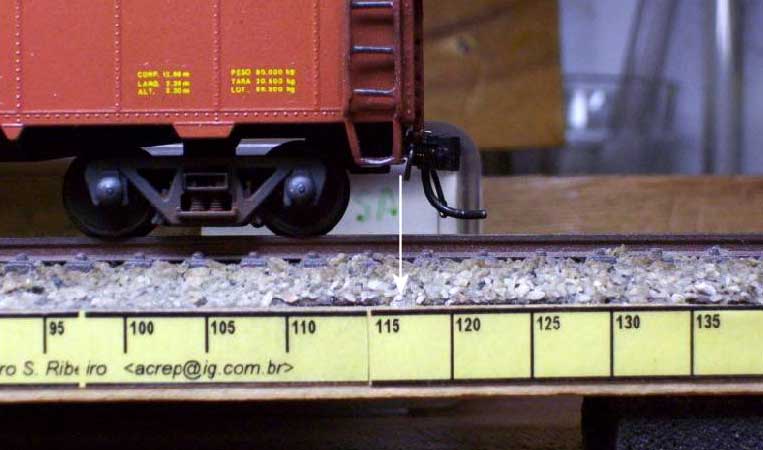

A outra extremidade marca o peso adequado.
