Como fazer moldes de borracha de silicone para replicar peças complexas
Newton Motta de Souza Carvalho - Roteiro e croquis
Antônio Marcello da Silva - produção e fotos
Flavio R. Cavalcanti - edição e apresentação
Este é o roteiro do artista plástico Newton Motta de Souza Carvalho para replicar em resina as peças
do jogo de xadrez figurado “Dom Quixote – Sonho e Realidade”, modeladas e esculpidas por ele em Durepoxi. Ao final, as peças foram
metalizadas.

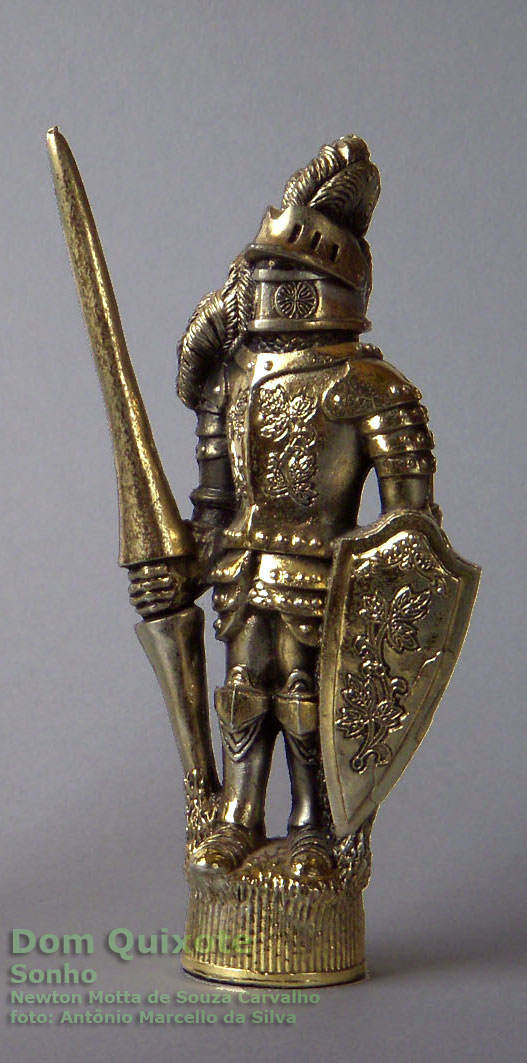

Dom Quixote - Sonho, peça em resina metalizada do jogo de xadrez figurado
“Dom Quixote – Sonho e Realidade”
O processo não difere, em essência, do proposto por Marcos
Eduardo Brandão — um molde formado por duas partes que se juntam para receber a resina através de um canal de entrada.
A grande diferença está na complexidade das peças originais em três dimensões — assimétricas,
ricas em detalhes — e na qualidade da réplica que se deseja obter.

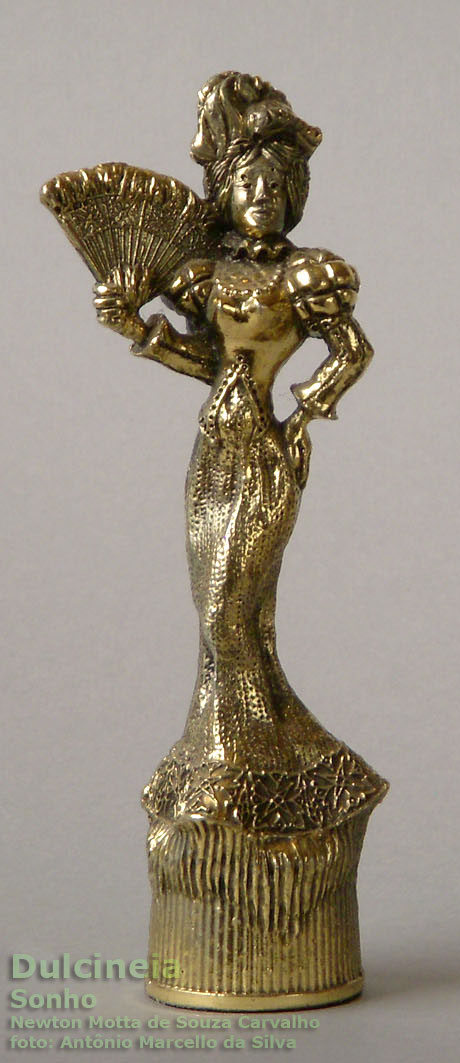

Dulcinéia - Sonho, peça em resina metalizada do jogo de xadrez figurado
“Dom Quixote – Sonho e Realidade”
Na peça “Dulcinéia - Sonho”, por exemplo, observe que os braços não são simétricos, como num vaso
tradicional de duas alças. Se você simplesmente pressionasse o original em uma "gaveta" com borracha de silicone, talvez
conseguisse dispor um dos braços na horizontal, megulhado mais ou menos pela metade. O outro braço, com o leque, ficaria quase
submerso no silicone, ou quase todo no ar.

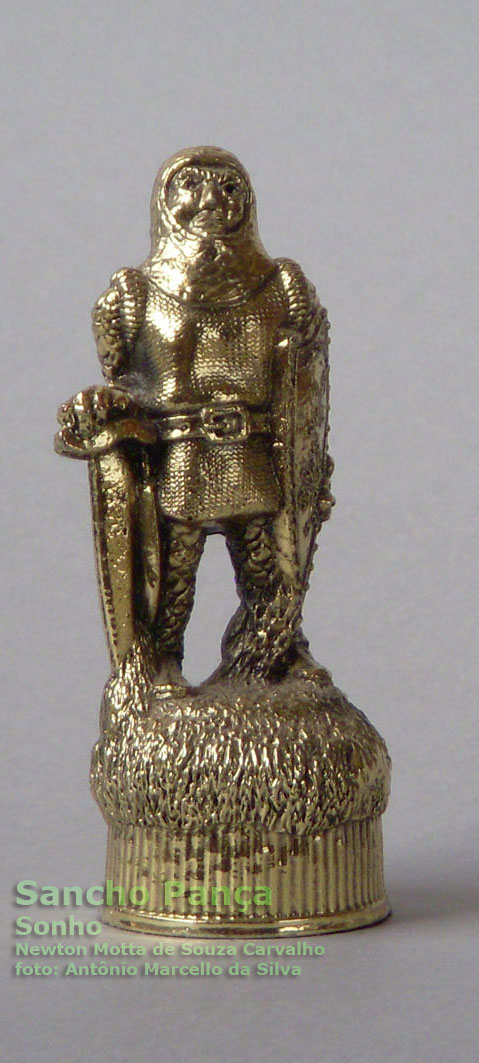

Sancho Pança - Sonho, peça em resina metalizada do jogo de xadrez figurado
“Dom Quixote – Sonho e Realidade”
Além disso, as reentrâncias dessas esculturas orientam-se em todas as direções — não apenas para “cima”
ou para “baixo” — e a simples pressão contra a massa de borracha de silicone não permitiria decalcar, por exemplo, as ranhuras
da base que ficassem orientadas “para os lados”.

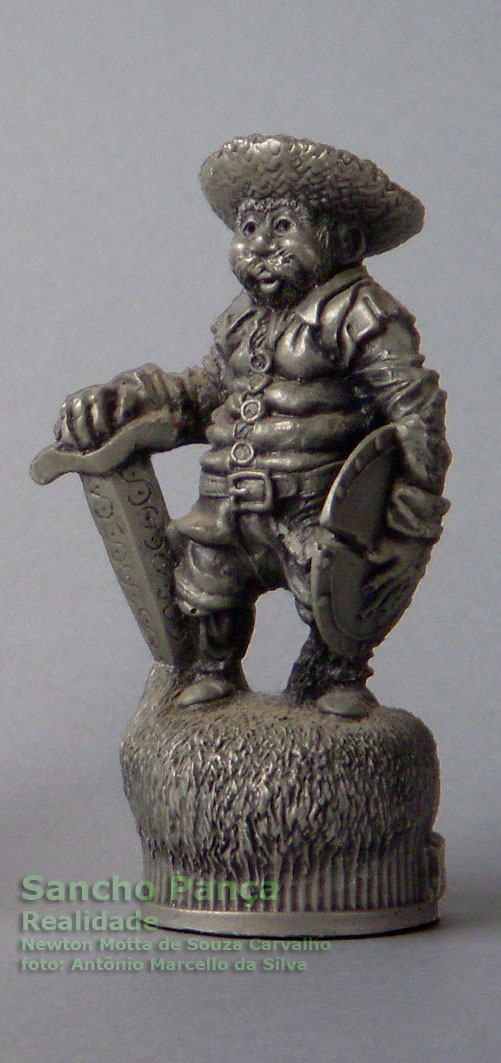

Sancho Pança - Realidade, peça em resina metalizada do jogo de xadrez figurado
“Dom Quixote – Sonho e Realidade”
Para melhor visualização do processo de confecção dos moldes, o roteiro foi dividido em quatro etapas, dispostas
no menu ao pé de cada página:
1 - Preparação de uma “cama” provisória de argila para servir de base, e confecção de uma primeira “gaveta”
de gesso;
2 - Retirada da “cama” de argila e confecção da segunda “gaveta” de gesso;
3 e 4 - Retirada das duas camadas intermediárias de argila (também provisórias), uma de cada vez, para finalmente preencher
com borracha de silicone as duas partes do molde.
Dulcinéia - Realidade, peça em resina metalizada do jogo de xadrez figurado
“Dom Quixote – Sonho e Realidade”
Além das razões inerentes ao processo utilizado, as “gavetas” de gesso economizam um volume considerável de borracha
de silicone. Multiplique a soma do número de peças de formato único (do campo “Sonho” e do campo “Realidade”) pelo tamanho
médio das figuras (15 centímetros de altura) e tente calcular o volume de borracha de silicone que seria necessário para
produzir moldes no formato de blocos maciços (FRC).

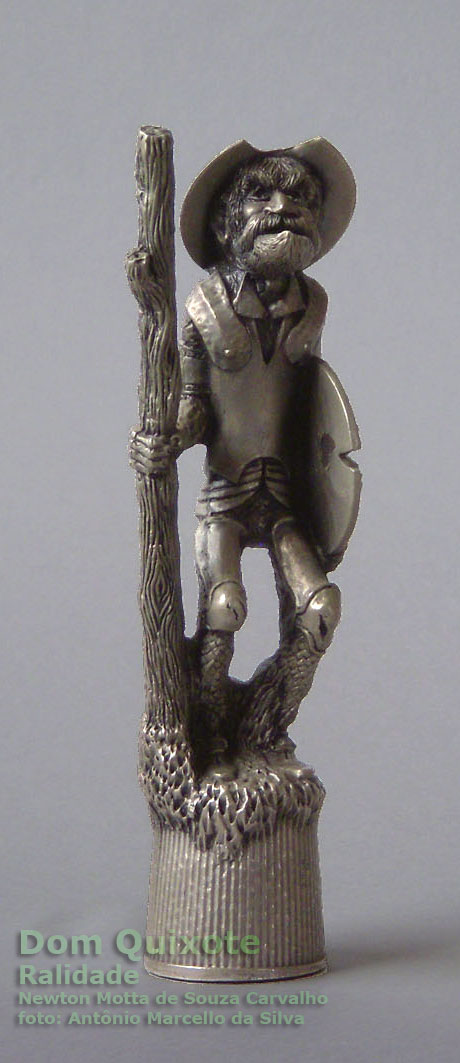

Dom Quixote - Realidade, peça em resina metalizada do jogo de xadrez figurado
“Dom Quixote – Sonho e Realidade”
|
