Ferronorte - Ferrovias Norte Brasil

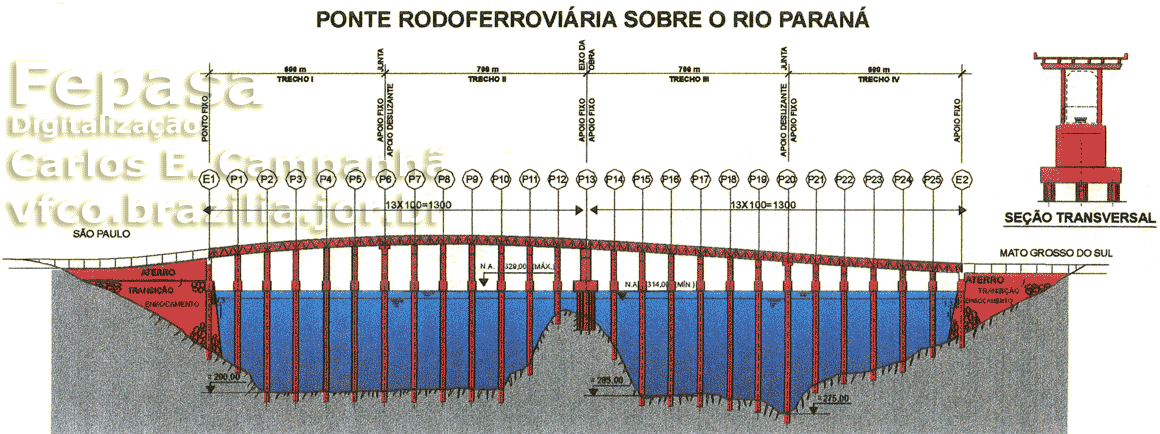

Perfil técnico da ponte
rodoferroviária sobre o rio Paraná
Relatório Fepasa - 1998*
Digitalização: Carlos E. Campanhã
O projeto final, cuja concepção básica foi apresentada em 1991, apresenta as seguintes características gerais:
-
superestrutura metálica, formada por duas treliças de banzos paralelos, com estrado inferior suporte da
via férrea e estrado superior suporte da via rodoviária, esta com 17,40 m de plataforma. O comprimento da superestrutura
da ponte é de 2.600 m, com vãos de 100 m, sendo a extensão necessária para a travessia complementada por dois
aterros de encontro em enrocamento, com 600 m de extensão do lado São Paulo e 400 m do lado Mato Grosso do Sul, situados
nas margens opostas.
-
vãos contínuos de 600, 700, 700, 600 m (constituindo trechos denominados I, II, III e IV, respectivamente).
-
juntas de dilatação apenas sobre o sexto e vigésimo pilares (P6 e P20).
- ligação da superestrutura com os pilares através de apoios fixos, exceto nos pilares P6 (para o trecho II) e P20
(para o trecho III).
As meso e infraestruturas, em concreto armado, foram assim concebidas:
-
Nas cabeceiras da obra (E1 no lado S.Paulo; E2 no lado Mato Grosso), encontros equipados com aparelhos de apoio especiais,
capazes de absorver esforços horizontais apreciáveis, da ordem de 12.000 kN. Tais esforços, somados aos esforços
verticais, são transferidos a um bloco apoiado em 10 (dez) tubulões de 2 m de diâmetro: o conjunto (bloco e tubulões)
encontra-se mergulhado em aterro de enrocamento, com cerca de 30 m de profundidade, obtendo-se assim um apoio com grande rigidez a deslocamentos
horizontais.
-
Pilar P13, também concebido para funcionar como elemento rígido, posicionado no centro da ponte, devendo
absorver esforços de extraordinárias magnitude, da ordem de 24.000 kN, que resultam dos efeitos de frenagem e variação
de temperatura gerados no trecho de I.400 m (trechos II e III, fixos nesse pilar).
- Pilares Intermediários, constituídos por pilares de seção circular ligados aos blocos de coroamento que se
apoiam, cada um, em 4 tubulões (para 4 pilares) ou 6 tubulões (para os pilares restantes), tubulões esses com 2 m de
diâmetro. Os conjuntos formados por esses pilares, blocos e respectivos tubulões (P1 a P12 e P14 a P25) apresentam altura variando
entre 25 m e 62 m, o que lhes confere grande flexibilidade.
Todos os tubulões encontram-se engastados no maciço rochoso com diâmetro de 1,80 m e comprimento de engastamento mínimo
de 4 m, em função da grandeza dos esforços horizontais transmitidos à rocha de fundação, nesse trecho
de engastamento.
|
|
