Desenho, medidas e características do
Vagão tanque nº 7145 da CPEF
Cia. Paulista de Estradas de Ferro

Marcos Bertossi
Centro-Oeste DC-2 — 20 Abr. 1990
Vagão tanque nº 7145 da CPEF - Bitola 1,6 metro
Medidas em milímetros para a escala HO - 1:87
(Medidas do vagão 1:1 entre parêntesis)
Desenho R-837 - Dep. Engª Mechanica / CPEF / 1946
Estrado Middletown Car C., 1926 (metálico, soalho em madeira - desenho F-R-8427)
Tanque Cia. Paulista, 1943 (madeira)
Tara 22.400 kg
Lotação 42.000 kg (29.400 litros)
Freio Ar comprimido
Cilindro (1) Diâmetro 203.2
Eixos (4) Diâmetro das mangas: 127 x 254 mm
Diâmetro das rodas 965 mm
Engate Automático
Caixa de graxa Aço fundido (desenho R-3587)
Conjunto do truque Desenho E-R-1375

Os desenhos do vagão tanque nº 7145 da CPEF - Cia. Paulista de Estradas de Ferro estão aqui apresentados já com as medidas convertidas para o ferreomodelo em escala HO (1:87).

As medidas originais do vagão (1:1) estão indicadas entre parêntesis.

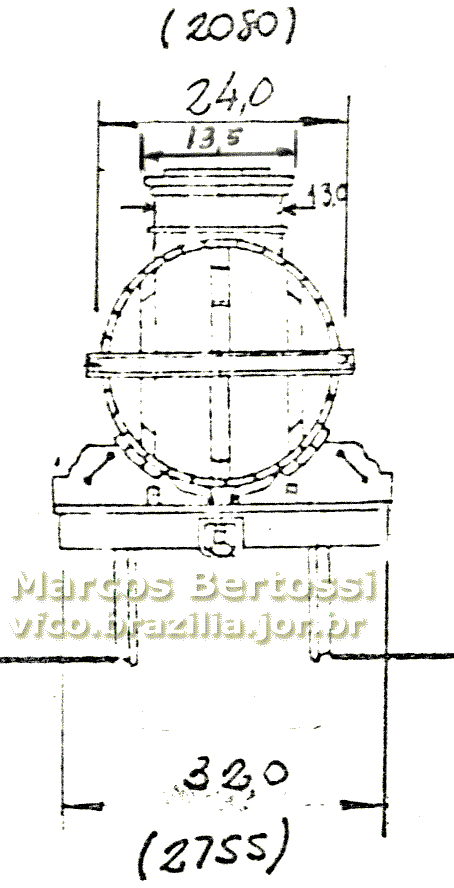

Desenho e medidas do vagão em vista frontal
Desenho e medidas do vagão em vista frontal
