Ferreomodelismo
Estrado do vagão tanque de água
Cia. Paulista de Estradas de Ferro
Marcos Bertossi
Centro-Oeste DC-2 — 20 Abr. 1990
Devemos iniciar a construção pela infraestrutura (estrado) do vagão.
Corte 2 chapas de estireno nas dimensões de 137 x 34 mm, e 129 x 30 mm, que formarão as faces inferior (menor) e superior do estrado.

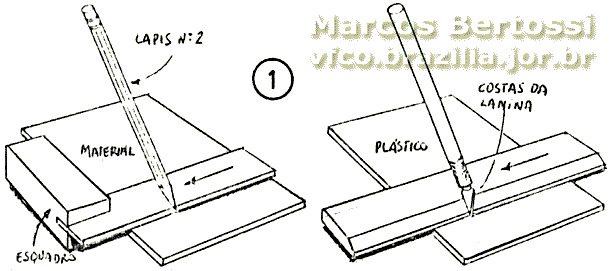

Figura 1 - Uso de esquadro, régua metálica e estilete para riscar as "tábuas" do vagão
Como o assoalho do vagão é de madeira, devemos riscar estas duas peças, para obter o efeito de ripas de madeira. Utilize um
estilete virado com a lâmina para cima (Fig. 1) e uma escala metálica, para fazer os riscos paralelos, com espaçamento de 2
mm, no sentido da menor dimensão — de um lado ao outro — em uma face de cada chapa. (Obs.
1)
Corte também várias tiras de estireno:
- 4 de 30 x 6 mm — peças nº 1
- 4 de 10 x 6 mm — peças nº 2
- 2 de 82 x 2 mm — peças nº 3
- 8 de 13 x 2 mm — peças nº 4
- 2 de 129 x 4 mm — peças nº 5

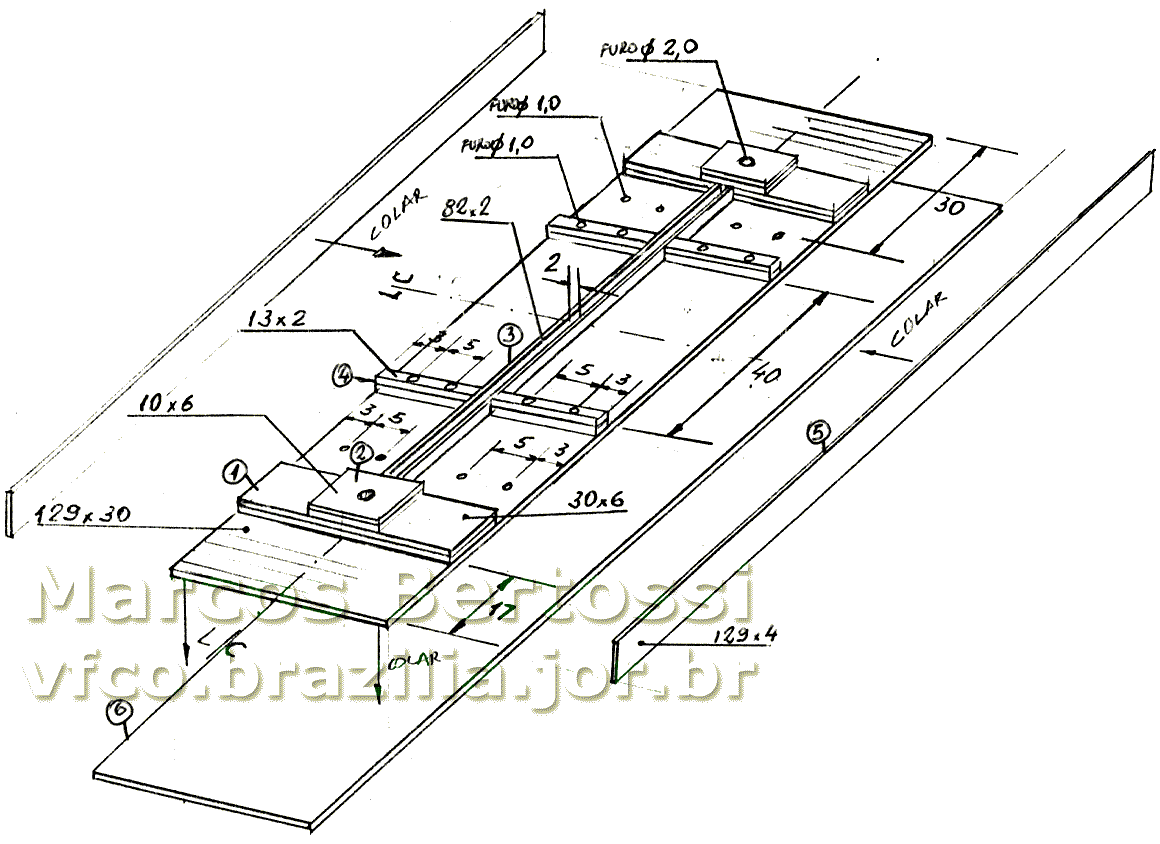

Cole as peças pela ordem numérica, com toluol, usando um pequeno pincel (Fig. 2).
Trata-se de montar, sobre a peça de 129 x 30 mm, os detalhes inferiores do estrado.

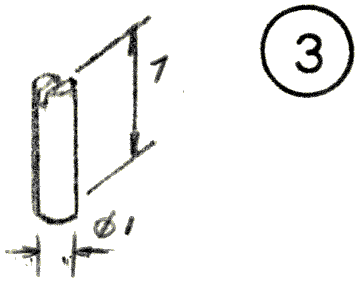

Figura 3 - Suportes dos tirantes do estrado do vagão
Faça, antes, os 8 suportes dos tirantes do estrado, utilizando palito redondo de madeira ou de plástico (cotonete), conforme
a Fig. 3.

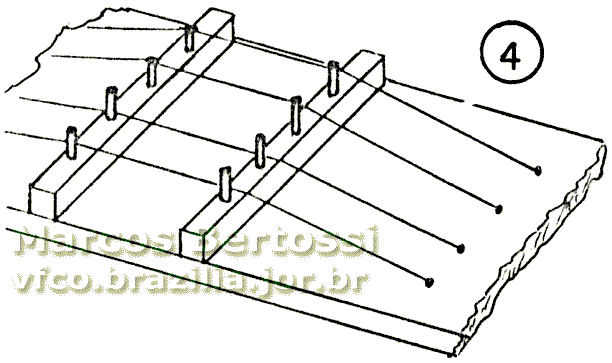

Figura 4 - Tirantes do vagão tanque
Após colá-los nos respectivos locais, passe linha grossa de costura, para formar os tirantes, conforme a Fig.
4.
Ao colocar os tirantes, não é necessário esticar os fios. Proceda como na figura. Após a secagem,
posicione os fios sobre os suportes, conforme indicado.

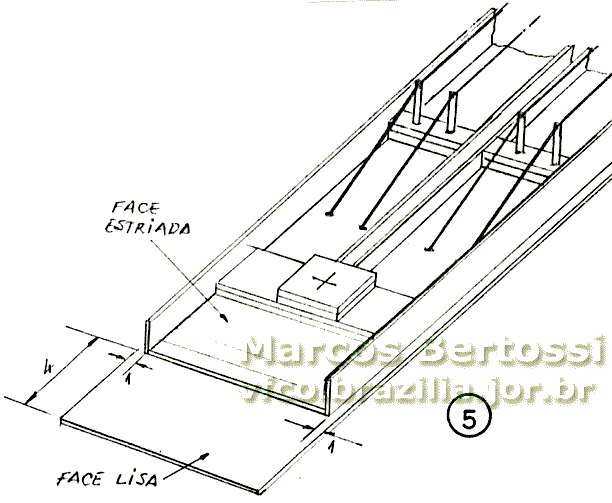

Figura 5 - Detalhes finais da montagem do estrado do vagão tanque
Em seguida, cole as duas tiras de 129 x 4 mm nas laterais da estrutura e, por fim, a parte superior do estrado (chapa de 137 x 34 mm), tendo
o cuidado de deixar a parte riscada para cima, imitando madeira (Fig. 5).
|
