Ferreomodelos
Transformando a gôndola Atma
num vagão GPD da RFFSA

Texto e fotos de Fábio Dardes
Centro-Oeste nº 18 — Set. 1986

Planta do vagão GPD na ALL

A finalidade desse artigo é aumentar o número de vagões nacionais em nossas frotas, com uma alternativa a mais de vagão, tendo em vista que até o momento não há gôndolas desse tipo no mercado.

A transformação é bem simples e pode ser feita em pouco tempo, com duas modificações básicas:

Inclusão de 4 jogos de portas laterais;
Nova testeira.

Nova testeira

Primeiramente, devemos eliminar os detalhes originais da gôndola Atma, usando uma lima grossa para desbaste, ou estilete, e depois usar uma lima mursa ou lixa d'água 320 ou 400 para acabamento.

Para fazer as nervuras, podemos utilizar peças de estireno de 2 mm de espessura ou colar 2 pedaços de 1 mm e depois fazer o chanfro (Fig. 1).

Devem ser feitas 4 nervuras e coladas no lugar conforme indicado no desenho.

Suporte do freio

Utilize um pedaço de estireno de 1,5 mm de espessura, recorte conforme detalhes nas fotos e cole na chapa testeira de uma das extremidades.

O volante do freio pode ser o mesmo da Atma ou mesmo o da Frateschi.

Ferreoclipping

• Livro sobre a GWBR em João Pessoa e Recife - 12 Mai. 2016

• Museu Ferroviário de Natal - 25 Abr. 2016

• Passagens e calendário do trem turístico Ouro Preto - Mariana | Percurso - 20 Dez. 2015

• Passagens e descontos do Trem do Corcovado | Onde comprar - 12 Dez. 2015

• Estação Pirajá completa a Linha 1 do Metrô de Salvador - 28 Nov. 2015

• Metrô DF direciona 2/3 dos trens para a Ceilândia - 27 Ago. 2015

• EF Campos do Jordão | Horários | Hospedagem - 15 Jul. 2015

• Programação de Corpus Christi nos trens turísticos da ABPF Sul de Minas - 25 Mai. 2015

• Passagens do trem para Vitória esgotam-se 15 dias antes do feriado - 22 Mar. 2015

Portas laterais

Após algum tempo de estudo, creio que o meio mais fácil de fazer as portas é utilizar 4 tiras de estireno de 0,4 mm de espessura, formando o retângulo da porta, e colando-o entre os reforços estruturais da gôndola.

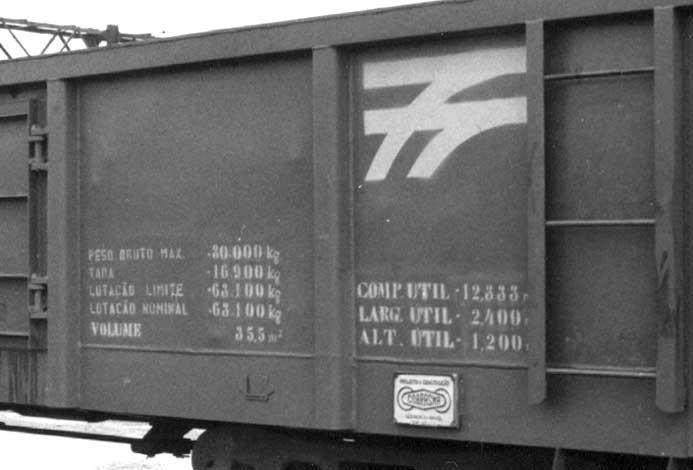

Na Fig. 1, fora de escala [ver planta do vagão, no pé desta página], você vê a meia-porta em perspectiva, para melhor orientação. Como subsídio e auxílio para esta modificação, veja e estude bem a planta e as fotos da gôndola.

Pode-se, ainda, trocar o truque Atma (Bettendorf) pelo Frateschi (Ride-Control).

A instalação de engates Kadee dará um realismo mais autêntico, desde que adotado em toda frota. Eu recomendo o engate #5.

A cor utilizada pela RFFSA é o dióxido de ferro. A cor que mais se aproxima é o cromato de zinco da Coral, marrom.

Ferreosfera

Para terminar, algumas observações:

A gôndola Atma não é modelo de nenhum protótipo existente no Brasil. Com essa transformação, teremos uma autêntica gôndola nacional, a GPD (antiga AFD) da RFFSA, fabricada pela Cobrasma.
Para maior realismo, pode-se tirar todos os rebites do vagão, pois esta gôndola é toda construída utilizando solda.
Pode-se também transformar o reforço lateral, que é um perfil "T", em perfil "U". Para isso, retire o "I" do perfil "T" e cole sobre o que resta novas tiras de estireno de 0,5 mm de espessura, de acordo com a Fig. 2, arredondando os cantos.

Ficha técnica
Série	GPD (ex-AFD)
Números	627154-5J a 627303-3J
Quantidade	150
Tipo	Gôndola com bordas fixas
Lotação nominal	63.100 kg
Tara média	16.900 kg
Peso total	80.000 kg
Fabricante	Cobrasma
Data de entrada em serviço	Maio~Agosto/1975
