Como fazer um Escalímetro HO / N

Flavio R. Cavalcanti - 13 Dez. 2010

Não existe nada mais fácil do que fazer um escalímetro. Tão simples, que nem vale a pena fazer só um. Faça logo meia dúzia em um!

• Use AutoCAD ou qualquer software CAD 2D para traçar as várias escalas com precisão;

• Exporte como DXF e importe no Corel Draw ou Inkscape para ajustar a espessura dos traços;

• Exporte como GIF no tamanho adequado e use Photoshop ou Gimp para aplicar números e letras;

• Imprima a laser em "laserfilm" (transparência);

• Se tiver possibilidade e preferir, faça um fotolito por contato;

• Se quiser ir mais longe, use silk-screen (ou os novos similares, via birôs de impressão) para aplicar em réguas transparentes, gabaritos de desenho etc.

AutoCAD ou qualquer CAD em 2D

Não é preciso ser expert em AutoCAD, pois basta um desenho 2D bem simples. E por ser 2D, podem ser utilizados vários outros softwares, inclusive gratuitos (Windows ou Linux).

A chave de tudo é usar o comando Array (matriz), que permite replicar uma marca inicial (traço) "n" vezes, em intervalos "x" e "y" que você determina com precisão.

Por exemplo, você cria uma reta horizontal começando em 0,0 (x,y), até 300,0 — que neste roteiro equivalem a 300 mm = 30 cm à direita (eixo x = horizontal).

• Lembre que em AutoCAD vírgula separa argumentos. Para frações, use ponto. Não use espaço, pois em AutoCAD, Espaço = Enter.

Em seguida, trace uma pequena reta vertical, de 0,0 até 0,1 (1 mm para cima).

Escreva "Array" (= matriz), selecione o último traço ("Last"), escolha 1 linha ("rows"), 31 colunas ("columns"), distância 10, e dê Enter ou espaço. Imediatamente aparecem +30 pequenos traços verticais (além daquele escolhido), dispostos regularmente para a direita, do início até o fim da reta horizontal. O espaçamento 10 representará 10 mm, ou seja: as marcas dos centímetros.

Para as marcas dos milímetros, faça um traço vertical menor (de 0,0 até 0,0.5), use "Array" e escolha 1 linha, 301 colunas, distância 1.

Faça outra linha mais acima, de 0,50 a 300,50 e repita o processo, porém alterando os intervalos, conforme a escala desejada (1:87, 1:160 etc.). Basta fazer a conta numa planilha, que ajuda muito a montar visualmente o quadro das medidas.

Importante:

• Não faça "arredondamentos" grosseiros, ao copiar os números da planilha para o software de CAD;

• Deixe a própria planilha arredondar as frações após a 4ª casa decimal;

• Certifique-se de que a planilha não use a opção "truncar" (corte sem arredondamento). Para conferir: de 0 a 4, ela deve arredondar o último dígito para baixo; e de 5 a 9, deve arredondar para cima;

• Utilize pelo menos 3 ou 4 casas decimais (antes do arredondamento), pois ao montar uma matriz com 100 ou 200 traços, o "erro" se multiplicará na mesma proporção, 100 ou 200 vezes.

O ideal é traçar escalas aos pares — uma com as marcas para cima, outra 5 cm acima com as marcas para baixo. Deixe um pequeno intervalo e repita, com outras duas escalas.

Não é interessante utilizar a tipologia do CAD para as letras e números. Deixe como está e exporte em formato DXF.

• Softwares para CAD em 2D | Mais softwares para CAD em 2D

Corel Draw ou Inkscape; e Photoshop ou Gimp

Abra o Corel Draw ou Inkscape (Linux), que são softwares de desenho vetorial, e importe o DXF, tendo o cuidado de verificar se não ocorre distorção vertical ou horizontal.

• Uma boa precaução é "selecionar tudo" e "agrupar", para que não ocorra nenhum desarranjo no desenho, pois no processo de exportar / importar DXF é comum que uma parte dos traços venham como "objetos" independentes.

Selecione "Tudo" e aplique aos traços uma "espessura" adequada.

Selecione "Tudo" e exporte ("só o escolhido") em formato GIF, calculando o "tamanho" desejado:

• Para o GIF no "tamanho" de 30 cm, você divide 300 (mm) por 25,4 = 11,81102 polegadas;

• Para impressão de 11,811 polegadas em 300 dpi, você precisa que o GIF tenha 11,811 x 300 pixels = 3543,3070866 pixels;

• (Para maior precisão, faça testes de impressão e verifique a contração do laserfilm após esfriar);

• Abra o GIF com Photoshop ou Gimp (Linux) e faça os "textos" necessários: cada "texto" será uma "camada" (layer) independente;

• Se preferir, rotacione agora o conjunto das réguas;

• "Salvar como" GIF ou JPEG e transfira para o pendrive.

• Se quiser levar em formato DOC ou PDF, certifique-se de que as medidas não foram distorcidas.

Leve a uma loja de impressão / encadernação de trabalhos de computador, e peça para imprimir numa transparência ("laser film").

É possível que a loja de impressão de trabalhos de computador não tenha esse "laser film". Procure nas melhores papelarias, ou lojas de material de informática — basta perguntar onde os escritórios se abastecem. Pode não ser uma papelaria de shopping (para "consumidores"), o importante é ser voltada para atendimento a escritórios de todos os tipos.

Um "laser film" / fotolito A4 para impressora laser permite que você faça várias réguas numa folha só. Prefira formato maior, Ofício I ou II, se encontrar. Evite o formato Carta ("Letter"), por ser mais curto.

No final, coloque o "laser film" (ou transparência, ou fotolito) sobre uma mesa com vidro, e use uma escala metálica para firmar bem, e cortar com estilete.

• Inkscape - software para desenho vetorial
• Gimp - software para arte-final

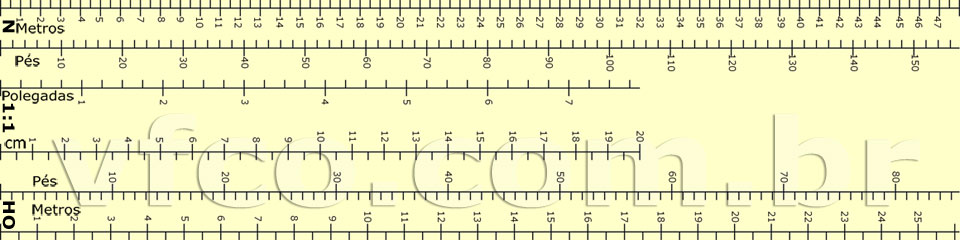

Escalímetro HO / N para imprimir
