Mapas ferroviários de 1927
Variante Araçatuba - Jupiá da
Estrada de Ferro Noroeste do Brasil

Ministério da Viação e Obras Públicas - 1927
Imprensa Nacional, 1930
apresentação: Flavio R. Cavalcanti

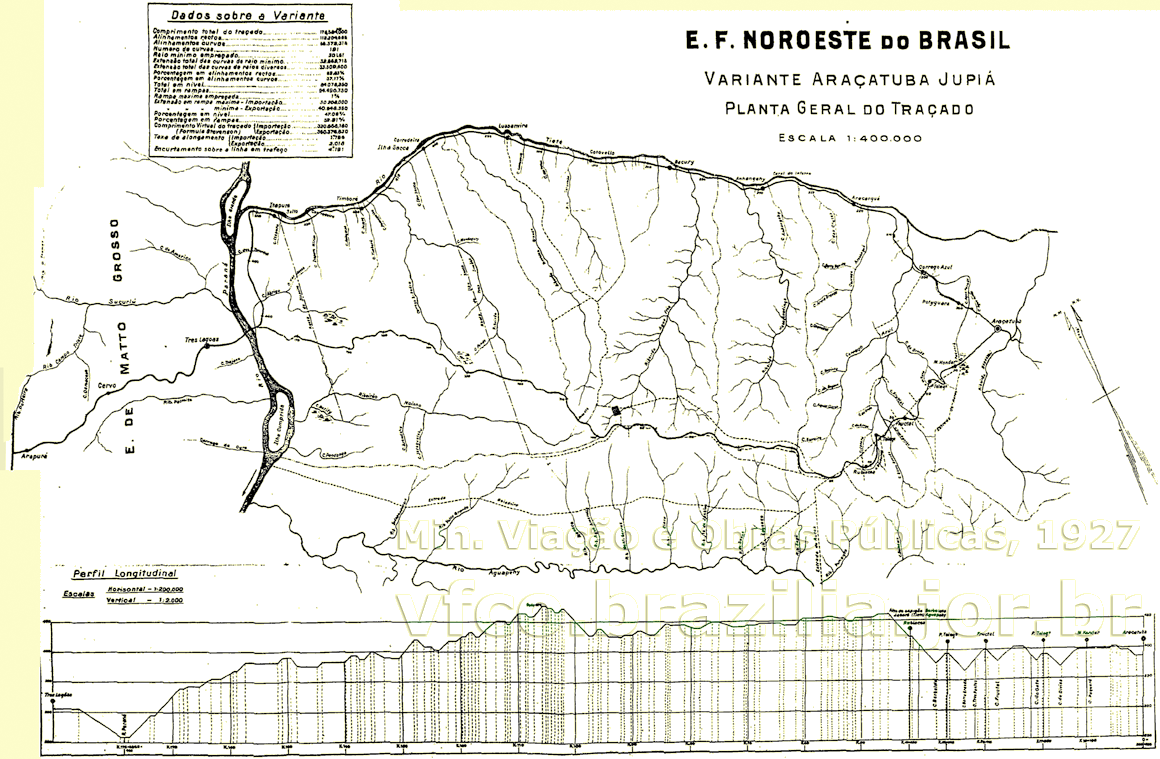

Mapa geral da variante Araçatuba-Jupiá em relação ao tronco original da Estrada de Ferro Noroeste do Brasil, no relatório de 1927 do Ministério da Viação e Obras Públicas.

A conferir [25 Out. 2011], no texto do relatório sobre a ferrovia, a situação da variante naquele ano — e, em outras fontes posteriores, se os trilhos de fato seguiram a planta.

Para melhor visualização do mapa, são apresentadas quatro vistas parciais na resolução máxima disponível. Cada vista apresenta um trecho do tronco original da ferrovia e o trecho correspondente da variante, acompanhado do perfil altimétrico. A nomeação dos trechos segue a variante, e é apenas aproximada, uma vez que as cidades correspondentes ainda não existiam nem mesmo no mapa [Para tentar localizar as cidades no trecho, foram consultados o mapa da Fepasa, da Secretaria estadual de Transportes (1995) e o Guia Quatro Rodas, os únicos disponíveis com suficiente detalhamento dessa pequena área].
