Associação Mineira de Ferreomodelismo – AMF
Um protetor de AMVs
sem "tempo de recarga"

Centro-Oeste nº 13 - Fev-1986

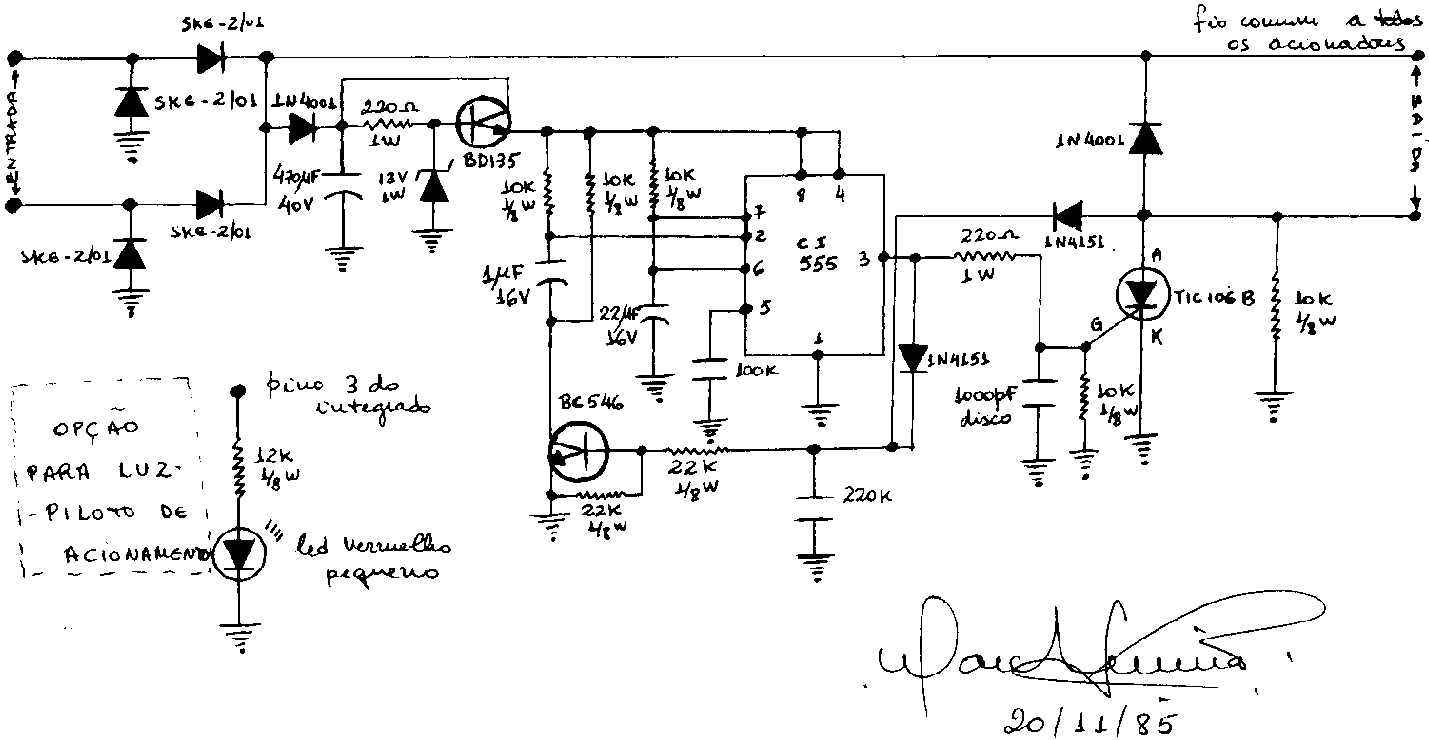

O circuito apresentado aqui foi projetado por Marcelo Antônio Ferreira, de Belo Horizonte, atualmente engajado na construção e revisão da parte elétrica e eletrônica da maquete da Associação Mineira de Ferreomodelismo (AMF).

Trata-se de um protetor de bobinas de AMVs, liberando um pulso de 16 V durante um curto intervalo de tempo e desligando a seguir, mesmo que a chave acionadora continue sendo pressionada.

Um detalhe: ele pode ser solicitado imediatamente após uma primeira operação e responderá com plena potência, pois não requer "tempo de recarga", como o SDC-500.

A instalação é simples, bastando ligá-lo da mesma forma que o SDC-500 Frateschi.

Controlador

Marcelo Ferreira tem desenvolvido vários projetos voltados para o modelismo ferroviário, entre eles o de um controlador "profissional", que esperamos poder publicar. Eis algumas características:

CC de 0 a 16 V com 0,1% de precisão;
CC inercial com diferentes "delays" de tempo para aceleração e desaceleração, simulando independentemente o efeito-potência das locomotivas e o efeito-frenagem da composição;
corrente pulsante com largura de pulso variável e freqüência ajustável adequando-se a motores de qualquer número de polos, transferindo-lhe todo o torque em baixa rotação;
corrente pulsante com inércia, com "delay" de tempo independente para aumento e para redução da largura de pulso, simulando vários efeitos;
proteção eletrônica contra curto-circuito, com religação automática ao cessar o curto;
freio inercial e acelerador inercial, através de botões de pressão (tipo campainha), permitindo maior realismo;
atuação independente de todos os recursos (juntos ou separados) e inércia ajustável para cada trem etc.

Todos estes recursos (13 funções, inclusive "voltímetro") são controlados a partir de uma pequena caixa (controle portátil), para o modelista literalmente viajar à volta da maquete.

Lista de material

1 CI 555
1 transístor BD 135
1 transístor BC 546
1 SCR TIC 106B ou TIC 106D
4 diodos SKE 2/01
2 diodos 1N4001
2 diodos 1N4151
1 diodo Zener 13 V - 1 W
2 resistores 220 ohms - 1 W
5 resistores 10 K - 1/8 W
2 resistores 22 K - 1/8 W
1 capacitor eletrolítico 470 µF - 40 V
1 capacitor eletrolítico 1 µF - 16 V
1 capacitor eletrolítico 22 µF - 16 V
1 capacitor poliéster 100 K
1 capacitor poliéster 220 K
1 capacitor disco 1000 pF

Opcional

1 LED vermelho pequeno
1 resistor 12 K - 1/8 W
