Maquetes de ferreomodelismo
Material rodante e raios de curva

Gilberto Coutinho e Flávio R. Cavalcanti
Centro-Oeste nº 2
(Jan-1985)

As indicações da tabela são típicas para utilização de material segundo as especificações norte-americanas da NMRA:

• Engates Kadee (entre outros) instalado no modelo, não no truque);
• rodeiros RP-25;
• perfis (trilhos) Code 100, etc.

O material Frateschi e parte do material europeu — mais ajustados às normas européias NEM — apresentam exigências bem menores, sendo suficiente seguir a geometria das grades e AMVs de cada fabricante, em geral compatíveis entre si.

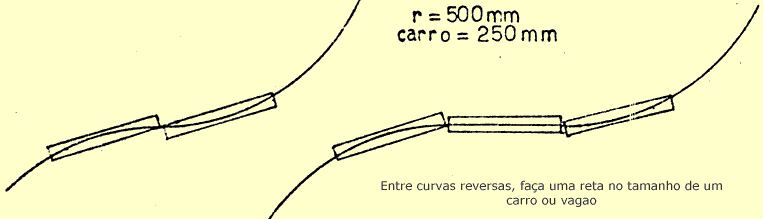

Compatibilidade do material rodante com os vários tipos de curva
Curva tipo / Material rodante	Super-fechada	Fechada	Convencional	Aberta	Super-aberta
Escala N —>>	Raio = 194 mm	Raio = 248 mm	Raio = 330 mm	Raio = 406 mm	Raio = 483 mm
Escala HO —>>	Raio = 381 mm	Raio = 457 mm	Raio = 610 mm	Raio = 762 mm	Raio = 914 mm
0-4-0 / 0-6-0	/
2-8-0 / 4-6-0		/
4-6-2 / 2-8-2
4-8-4 / 2-10-2
Articuladas 2-8-8-2 / 4-8-8-4		/
Diesel manobreira
Diesel B+B
Diesel C+C
Gôndolas, tremonhas até           140 mm HO             76 mm N	/
Box, tanques, frigos           175 ~ 210 mm HO             95 ~ 114 mm N
Vagões especiais longos           298 ~329 mm HO           162 ~179 mm N		/
Carros até           210 mm HO           114 mm N
Carros longos até           298 mm HO           162 mm N
— Operação impossível, exceto com modificações típicas de brinquedo — Operação possível com pequenas modificações que não mutilam a aparência         do modelo em escala. — Gabarito lateral deve ser aumentado — Operação sem restrições — Operação sem restrições + Aparência razoável  / — Faixa de transição
