Como traçar centros de via
no tablado da maquete?

Flavio R. Cavalcanti

2009/12/11 Bruno Dias

Olá, Pessoal estou tendo dificuldades para fazer as linhas de centro das curvas do traçado A+B+C do sistema hobby-trilhos Frateschi. Tenho um tablado de 1,05 por 2,05 m, assim como manda o manual Frateschi, porém na hora que eu faço a traçagem, o centro da linha não bate com o centro da linha da Frateschi. Estou traçando as curvas com prego e barbante. Gostaria de saber se vocês têm as medidas onde eu devo colocar o prego para fazer a curva.

Bruno,

barbante estica, e a curva sai do rumo certo.

Tente usar um arame fino ou o fio elétrico ("cabinho"), que não esticam.

Para marcar o centro de uma curva, faça a medida pela beirada do tablado, dos 4 lados, depois use uma ripa de madeira como régua.

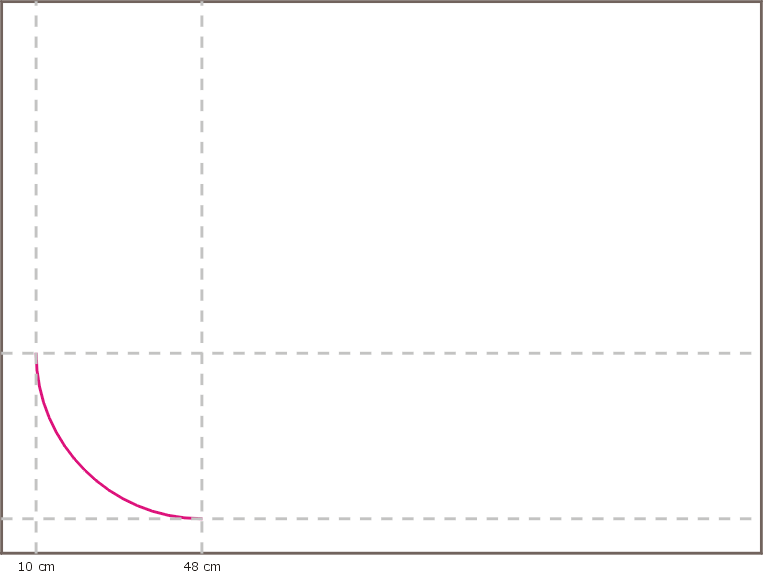

Na figura acima:

  • Primeiro, faça marcas a 10 cm de distância das quinas, nos 4 lados do tablado da maquete;

  • Em seguida, faça marcas a + 48 cm de distância (10 + 48 = 58 cm), se pretende usar os "trilhos" curvos ref. 4166 da Frateschi, cujo raio é de 482,6 mm para o centro de via;

  • Use uma ripa de mais de 2,05 m como régua (verificando se ela realmente é reta), para traçar o centro de via das retas paralelas à borda do tablado. Neste exemplo, as retas estarão a 10 cm das bordas, para deixar espaço para a decoração da maquete, e também para evitar acidentes (esbarrões etc.);

  • Use a ripa para traçar retas entre as marcas a 58 cm das quinas. No cruzamento de 2 dessas retas, estarão os centros das curvas;

  • Agora, é só fixar os pregos e usar um arame fino, ou um cabinho (fio encapado) para traçar o centro dos trilhos curvos ref. 4166.
