Maquetes de ferreomodelismo
Sugestões para a estrutura de madeira
Cuidado! — Leia o texto antes de utilizar os desenhos
Esta é uma forma de distribuir os quadros de apoio para a mesa da maquete em "L" (Figura 5).
Devido ao vão livre de 2,2 m na frente — e de 2,6 m na parte de trás — todo o quadro deve ser feito com tábuas de 25
x 100 mm.
Para utilizar tábuas menores (25 x 75 mm), serão necessárias mais 2 pernas, no centro, à frente e atrás
da mesa principal. Neste caso, desloque a perna do canto interno do "L" para o outro lado da mesa lateral.
O tampo da mesa pode ser feito com aglomerado — mas não tenho uma espessura para sugerir.
Pessoalmente, eu utilizaria compensado de 10 mm, por ser uma madeira que poderá ser reaproveitada no futuro. Sempre haverá
uma utilidade para ele.

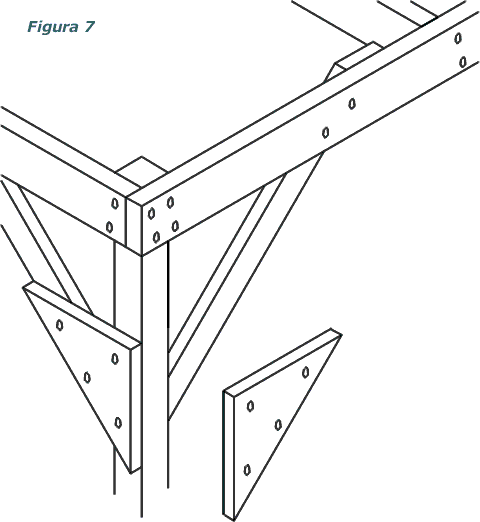

As pernas podem ser tarugos de 50 x 50 mm, com mãos-francesas na inclinação de 45° para firmar o conjunto (Figuras
6 e 7). Peças triangulares na espessura de 25 mm são utilizadas para fixar as mãos-francesas às pernas (Figura
7) por meio de parafusos de 45 mm.

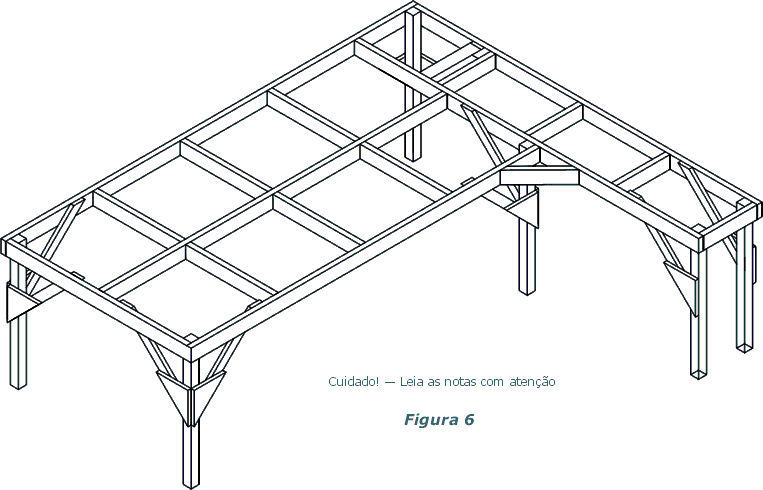

Há 2 falhas gritantes na Figura 6:
-
Na ponta menor do "L", faltam as mãos-francesas. Na verdade, o ideal seria fazer um "X", travando
as duas pernas. Uma das travas uniria as faces externas das 2 pernas; e a outra uniria as faces posteriores. No centro do "X",
usar um cubo de 50 x 50 x 50 mm para fixar as 2 travas entre si.
- No canto interior do "L", a perna deve ser firmada por 3 mãos-francesas (e não apenas 2), vindo a terceira em
direção à ponta menor do "L".
Enfim, a madeira deve ser de boa qualidade — embora não necessariamente pesada —, seca, sem empenamentos, torsões, nós
ou rachaduras.
|
