Aspecto do Vão do Ôco após a aplicação
do gesso — tiras de jornal encharcadas — sobre
uma teia de tiras de papelão.
Maquete de ferreomodelismo
Planejamento e construção da
EF Paranaíba-Aragarças
VII - Bases para as linhas
Flávio R. Cavalcanti
5 Mar. 2005

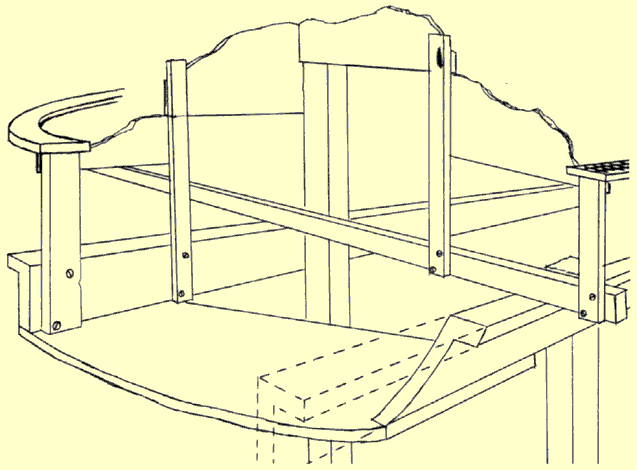

Para o Vão do Ôco, num canto da parte menor da maquete em "L" que receberá umaponte ou viaduto em curva, foi fixada uma prancha
de madeirite por baixo das longarinas.
Dois suportes verticais, mais o prolongamento da perna central — interligados
por sobras de compensado, no topo — sustentam os pontos mais altos da
paisagem.
Note que a prancha foi arredondada, para suavizar a quina da maquete — isso
evita muita topada —, e a longarina foi serrada em diagonal para combinar com
a futura paisagem.
Estrutura para o vale profundo que receberá a ponte ou viaduto em curva
