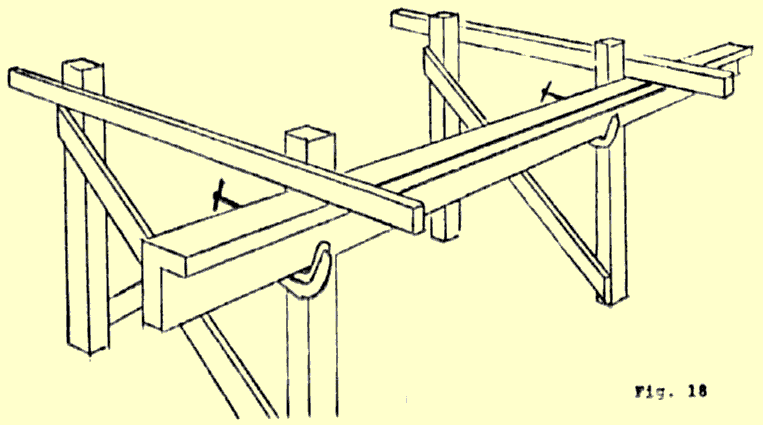

Fig. 18 – Uso de grampos ou sargentos para fixação provisória
durante a montagem da estrutura básica
Maquete de ferreomodelismo
Planejamento e construção da
EF Paranaíba-Aragarças
V - Montagem da estrutura aberta
Flávio R. Cavalcanti
Centro-Oeste nº 10 – Set./Out. 1985
Uma vez que se consiga prender provisoriamente uma das longarinas a um cavalete
e depois ao outro, com grampos ou sargentos, a montagem básica
da estrutura já está a meio caminho (Fig. 18).
Prenda agora a outra longarina e comece o programa de ajustamento:
-
Verifique se as distâncias S e C estão corretas, de ambos
os lados.
-
Verifique se as longarinas estão em nível.
-
Verifique se os cavaletes estão aprumados.

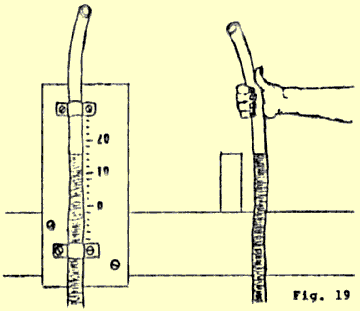

Para verificação do nível em qualquer local da estrutura,
monte uma régua com uma mangueira transparente de cerca
de 1'', com extensão suficiente para atingir todos os pontos, com
folga.
A régua do nível pode ser uma tábua
com papel milimetrado, fixada à parede de modo permanente, e duas
braçadeiras prendendo uma extremidade da mangueira.
Encha a mangueira com água.
Sempre que você nivelar a água da extremidade móvel
da mangueira com algum ponto da estrutura, bastará ler na
régua o nível indicado pela extremidade fixa.
A verificação será muito mais rápida e fácil com ajuda de outra pessoa.

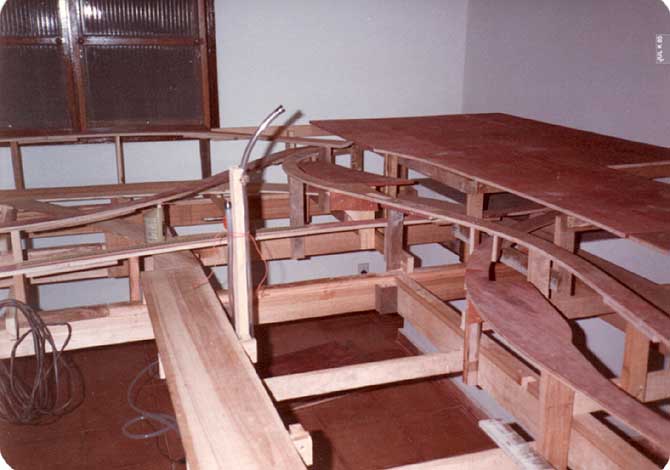

Por comodidade, a régua do nível foi instalado na área
do rio — último item da paisagem a ser
realizado, segundo planejado à época. Observe a rolha, específica
para mangueira de 1''.

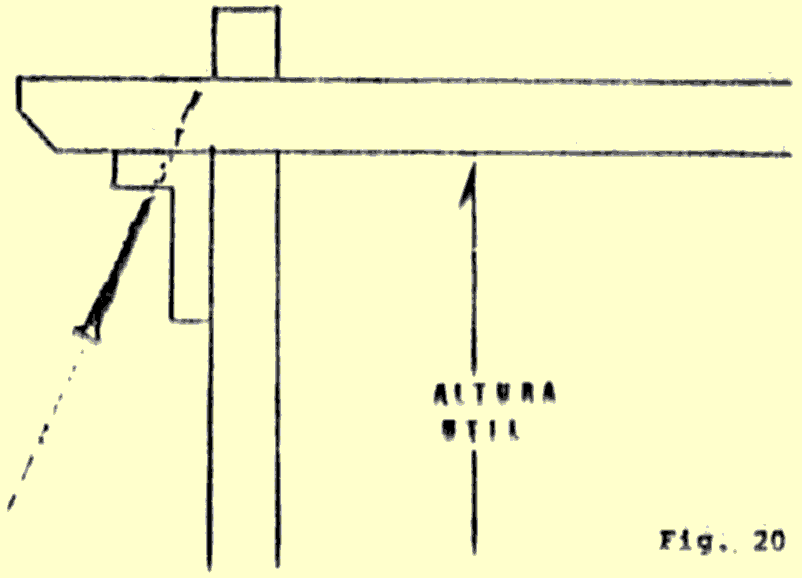

Fig. 20 – A fixação
das travessas será feita sempre por baixo, com parafusos que atravessem o flange das longarinas em diagonal e penetrem até 2/3 da altura da segunda peça. Isto é fundamental para preservar a possibilidade de alterações no futuro.
Para facilitar o trabalho, providencie um sistema de prender / soltar
com facilidade a extremidade móvel da mangueira, no mesmo nível
da régua — ou tampe a mangueira com duas rolhas, após cada
uso, para evitar o esvaziamento por queda da ponta móvel no chão.
Esse nível poderá ser útil até o assentamento
da última linha na futura maquete.
Se o piso estiver mais baixo em algum ponto do cômodo, não se
preocupe. Você pode ajustar a altura da travessa do cavalete, sem desfazer
tudo. Fixe uma segunda travessa às duas longarinas, perto do cavalete
— bastam dois grampos ou sargentos — e então poderá soltar
a travessa do cavalete para novo ajuste.
Prevendo isso, deixe sempre uma sobra no topo das pernas do cavalete, nas travas
em "X", nas mãos-francesas etc. — para cortar rente, apenas
depois de todos os ajustes.
