Flavio R. Cavalcanti, 5 Nov. 2009

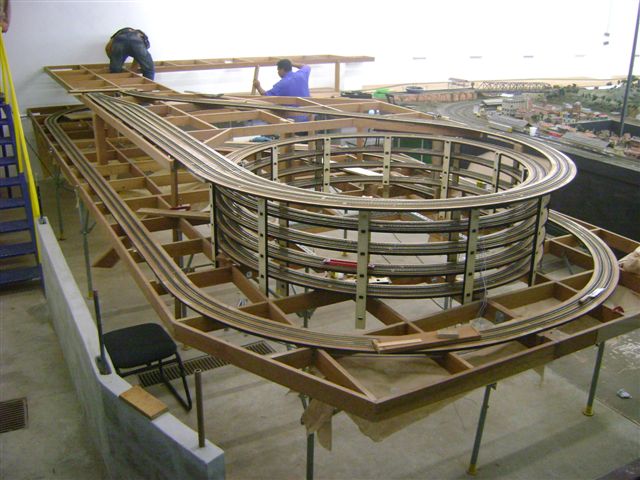

A "hélice" ou espiral de trilhos é um recurso fundamental para interligar setores de uma mini-ferrovia distribuídos em níveis bastante afastados um do outro.
Pode ser o caso de uma maquete ferroviária em prateleiras, onde você substitui o espaço horizontal (que não tem) pelo aproveitamento "vertical" de uma parede.
Ou, o caso de uma grande maquete, com trilhos e paisagem distribuídos em níveis bastante afastados entre si — onde não basta uma simples "volta" para vencer o grande desnível entre eles.
Em qualquer dos casos, a "hélice" ou espiral de trilhos se apresenta como uma solução para seus trens vencerem esses grandes desníveis — alongando o percurso para manter a via férrea dentro de uma inclinação que as locomotivas possam enfrentar.
Seu desenho "compacto" substitui a necessidade de um grande trajeto, alongado "na horizontal", que nem sempre é viável, devido a restrições de espaço.

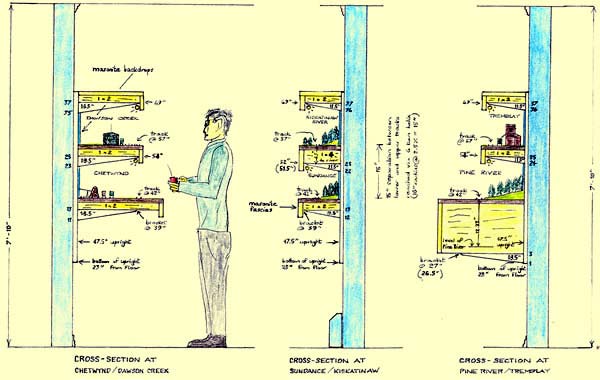

Aproveitamento do espaço vertical, distribuindo setores da maquete em prateleiras.
Desenho: Timothy J. Horton, British Columbia Railway: The Dawson Creek Subdivision
Mas, não se iluda — a espiral não irá fazer milagres.
Ela vai permitir que todo o resto da maquete se estreite — seja em prateleiras, seja em bancadas acompanhando as paredes —, mas a estrutura da espiral, embora compacta, vai exigir uma boa largura.
O ideal é localizá-la em algum canto "morto", onde interfira o mínimo possível com a sua movimentação no quarto, durante vários anos.
Planeje-a de modo a ter bom acesso para socorro, manutenção etc.
