Locomotiva U23C RFFSA em HO (3)

Marcelo Lordeiro - Revista Ferroviária (Jan/1992)
Com a colaboração de Fábio Dardes e Alberto del Bianco

Terceira parte

Agora vamos trabalhar os chassis e os truques da locomotiva.

Caso o ferreomodelista não queira entrar em grandes detalhes, basta remover as rebarbas do chassis e dos dois visores de nível de óleo de cada lado do tanque, deixando somente o do meio.

Para fazer um detalhamento correto é necessário adquirir algumas peças importadas cujas referências são:





Peças necessárias
Fabricante Ref. Descrição
Details West
235 - 149
GE hood units fuel fillers Bocal do tanque
Details West
235 - 139
Air filter Filtro de ar
Details West
235 - 127
Bell Sino
Detail Associates
229 - 3.101
Fuel gauge Medidor de óleo


Ferreomodelismo

• Backlight em maquetes de ferreomodelismo - 5 Nov. 2017

• Luzes de 0,5 mm (fibra ótica) - 2 Jun. 2016

• Vagão tanque TCQ Esso - 13 Out. 2015

• Escalímetro N / HO pronto para imprimir - 12 Out. 2015

• Carro n° 115 CPEF / ABPF - 9 Out. 2015

• GMDH-1 impressa em 3D - 8 Jun. 2015

• Decais para G12 e C22-7i MRN - 7 Jun. 2015

• Cabine de sinalização em estireno - 19 Dez. 2014

• Cabine de sinalização em palito de fósforo - 17 Dez. 2014

• O vagão Frima Frateschi de 1970 - 3 Jun. 2014

• Decais Trem Rio Doce | Decais Trem Vitória-Belo Horizonte - 28 Jan. 2014

• Alco FA1 e o lançamento Frateschi (1989) na RBF - 21 Out. 2013

Aplicação de detalhes no ferreomodelo de locomotiva U23C

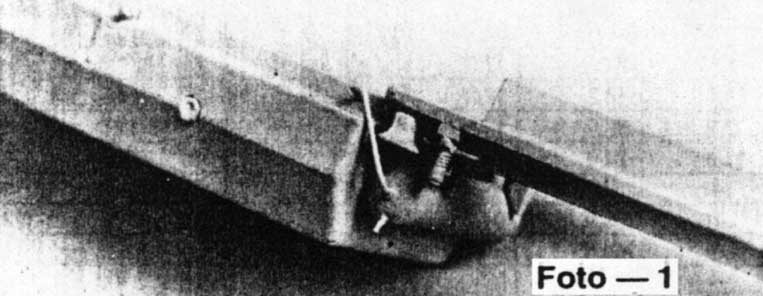

Foto 1 - Aplicação de detalhes
Detalhes aplicados ao ferreomodelo da locomotiva
Foto 2 - Detalhes aplicados
Aplicação de detalhes sob o chassi do ferreomodelo
Foto 3 - Aplicação de detalhes sob o chassi do ferreomodelo

1 - Chassis

As fotos 1, 2 e 3 mostram o posicionamento dos itens mencionados e as tubulações dos reservatórios e filtros de ar. As tubulações e filtros de ar devem ser confeccionados e posicionados conforme o desenho da Fig. 1.

Especificação da aplicação dos detalhes ao ferreomodelo da locomotiva U23C
Fig. 1 - Especificação da aplicação dos detalhes ao ferreomodelo da locomotiva U23C

2 - Truques

Detalhamento do truque da locomotiva

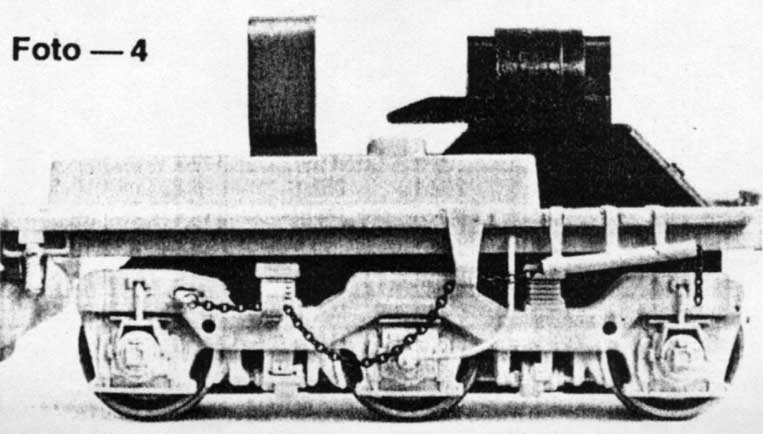

Foto 4 - Detalhamento do truque da locomotiva

Ferreomodelismo

• Backlight em maquetes de ferreomodelismo - 5 Nov. 2017

• Luzes de 0,5 mm (fibra ótica) - 2 Jun. 2016

• Vagão tanque TCQ Esso - 13 Out. 2015

• Escalímetro N / HO pronto para imprimir - 12 Out. 2015

• Carro n° 115 CPEF / ABPF - 9 Out. 2015

• GMDH-1 impressa em 3D - 8 Jun. 2015

• Decais para G12 e C22-7i MRN - 7 Jun. 2015

• Cabine de sinalização em estireno - 19 Dez. 2014

• Cabine de sinalização em palito de fósforo - 17 Dez. 2014

• O vagão Frima Frateschi de 1970 - 3 Jun. 2014

• Decais Trem Rio Doce | Decais Trem Vitória-Belo Horizonte - 28 Jan. 2014

• Alco FA1 e o lançamento Frateschi (1989) na RBF - 21 Out. 2013


Agenda do Samba e Choro


No lado direito o detalhamento é somente no truque dianteiro, onde colocaremos o cabo do velocímetro e o aparato do freio manual (foto 4 e Fig. 2).

Os truques no lado esquerdo possuem em todos os eixos os sensores de deslizamento das rodas, que após algum tempo e por motivo que não sei explicar, a RFFSA removeu juntamente com os amortecedores (Fotos 5 e 6: Locomotivas 3268 e 3258).

Detalhes para aplicação da corrente no truque da locomotiva
Fig. 2 - Detalhes para aplicação da corrente no truque da locomotiva

Obs.: O artigo visa construir a locomotiva com todos os detalhes das locomotivas 3902 e 3917 em dezembro de 1978, mas outras fotos estão sendo publicadas para que o modelista possa escolher qual versão da locomotiva deseja fazer.

Na próxima e última página mostraremos a pintura e acabamento do modelo com foto colorida.

Nesta parte, contamos com a colaboração do Fábio Dardes, que fez as modificações necessárias para o chassis e cedeu as fotografias do protótipo (locos 3258 e 3268).
