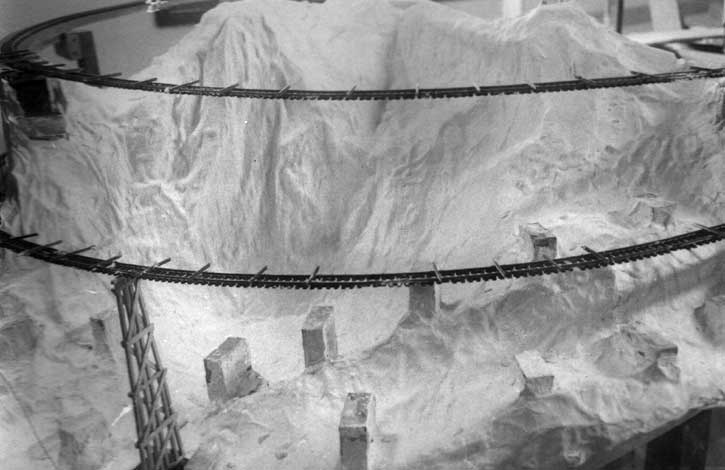

Vão de 90° em uma das extremidades frontais da EF
Paranaíba–Aragarças, do Gilberto Coutinho (Brasília),
para a instalação de duas grandes pontes curvas de madeira
em cavaletes, sob a orientação do Marcos Eduardo Brandão.
Ao contrário do que imaginávamos, o Marcos provou que não
precisávamos sequer perder tempo calculando a altura das bases.
Bastava espaçá-las mais ou menos corretamente — afinal a
natureza não se preocupa em atender requisitos dos construtores
de pontes; e esse tipo de ponte não é dos mais exigentes.
Um cavalete de prova foi feito em 5 minutos para mostrar que estava certo.
Neste caso, a montagem seria feita no próprio local — e não
conforme a receita da Frateschi, ensinada abaixo (Foto: Alberto R. Cavalcanti)
|
Maquete de ferreomodelismo EF Pireneus-Paranã
|
|
|
Flávio R. Cavalcanti
Seguindo a receita do IF-11:
-
Esta é uma ponte (e/ou viaduto) típica de épocas antigas, pioneiras, em regiões outrora ricas em florestas, e relevo relativamente movimentado
-
Em geral, não se destina a atravessar um rio largo, caudaloso, mas um vale, um vão, um grotão etc.
-
No máximo, um rio estreito, na parte mais funda do vale
-
-
Evite altura superior a 28 cm em escala HO (1:87), bem como comprimento superior a 76 cm (20 cavaletes com espaçamento de 40 mm)
-
Para comprimentos menores, utilize um número menor de cavaletes, sempre espaçados +/- 40 mm, um do outro
-
Para altura menores, diminua o número de módulos verticais, eliminando os de baixo
-
- Pode (e deve!) ser utilizado em curvas. O impacto visual é ainda mais forte
Perfil: – vale X viaduto
|
No alto:
– A simples alteração na altura dos cavaletes permite
adaptar o viaduto a qualquer perfil de terreno. Bases de isopor
preenchem as diferenças.Planejamento & montagem final
Na maquete, você pode:
-
Adaptar a ponte / viaduto ao relevo
-
Adaptar o relevo à ponte / viaduto
-
Em qualquer dos casos, pequenas bases — isopor, imitando fundações de pedra — preenchem as diferenças
-
A montagem final é feita:
-
Fora da maquete
-
De cabeça para baixo
-
Trace a curva (ou reta) sobre um papel e fixe-o sobre uma tábua macia
-
Vá colocando os cavaletes — de cabeça para baixo — sobre o traçado da curva, e fixe-os à madeira, com alfinetes
-
Cole longarinas laterais unindo as traves horizontais dos vários cavaletes
-
Cole diagonais laterais unindo as traves horizontais dos vários cavaletes, em "X"
-
Após a cura da cola, o conjunto se apresentará surpreendentemente sólido — é só instalar na maquete, preenchendo as diferenças do relevo com as bases de isopor imitando "fundações" de pedra.
