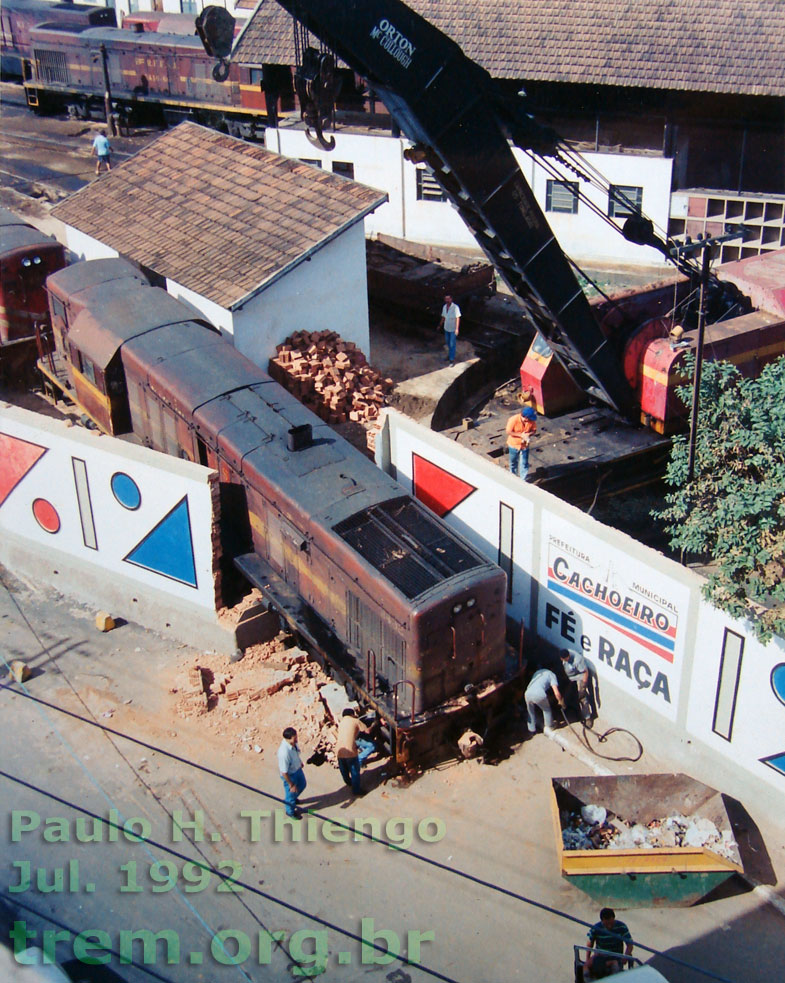

Vista aérea do guindaste Orton posicionado sobre o girador para resgatar a locomotiva U13B
Vista superior do guindaste Orton de 125 toneladas posicionado para o resgate da locomotiva U13B nº 2432, ex-Leopoldina. Fotos: Paulo Henrique Thiengo

Ferrovias

• Estrada de Ferro Goiás - 30 Jul. 2018

• Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017

• Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017

• Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017

• Litorinas Budd RDC no Brasil - 27 Set. 2017

• Trem das Águas - ABPF Sul de Minas - 15 Set. 2017

• Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017

• A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017

• Horários do Trem turístico S. João del Rei - 6 Dez. 2016

• Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016

• Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016

Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016




Ferreoclipping

• Livro sobre a GWBR em João Pessoa e Recife - 12 Mai. 2016

• Museu Ferroviário de Natal - 25 Abr. 2016

• Passagens e calendário do trem turístico Ouro Preto - Mariana | Percurso - 20 Dez. 2015

• Passagens e descontos do Trem do Corcovado | Onde comprar - 12 Dez. 2015

• Estação Pirajá completa a Linha 1 do Metrô de Salvador - 28 Nov. 2015

• Metrô DF direciona 2/3 dos trens para a Ceilândia - 27 Ago. 2015

• EF Campos do Jordão | Horários | Hospedagem - 15 Jul. 2015

Programação de Corpus Christi nos trens turísticos da ABPF Sul de Minas - 25 Mai. 2015

Passagens do trem para Vitória esgotam-se 15 dias antes do feriado - 22 Mar. 2015



Ferreomodelismo

• Backlight em maquetes de ferreomodelismo - 5 Nov. 2017

• Luzes de 0,5 mm (fibra ótica) - 2 Jun. 2016

• Vagão tanque TCQ Esso - 13 Out. 2015

• Escalímetro N / HO pronto para imprimir - 12 Out. 2015

• Carro n° 115 CPEF / ABPF - 9 Out. 2015

• GMDH-1 impressa em 3D - 8 Jun. 2015

• Decais para G12 e C22-7i MRN - 7 Jun. 2015

• Cabine de sinalização em estireno - 19 Dez. 2014

• Cabine de sinalização em palito de fósforo - 17 Dez. 2014

• O vagão Frima Frateschi de 1970 - 3 Jun. 2014

• Decais Trem Rio Doce | Decais Trem Vitória-Belo Horizonte - 28 Jan. 2014

• Alco FA1 e o lançamento Frateschi (1989) na RBF - 21 Out. 2013



Ferrovias

• Estrada de Ferro Goiás - 30 Jul. 2018

• Locomotiva GE U23C nº 3902 RFFSA - 8 Out. 2017

• Trem Vitória - Belo Horizonte - pontos de venda - 2 Out. 2017

• Horários do Trem Vitória - Belo Horizonte - 28 Set. 2017

• Litorinas Budd RDC no Brasil - 27 Set. 2017

• Trem das Águas - ABPF Sul de Minas - 15 Set. 2017

• Fases de pintura das locomotivas English Electric EFSJ / RFFSA - 2 Mai. 2017

• A Velha Senhora no trem da Luz a Paranapiacaba (1985) - 22 Fev. 2017

• Horários do Trem turístico S. João del Rei - 6 Dez. 2016

• Trens especiais Curitiba - Pinhais (1991) - 29 Nov. 2016

• Trem turístico a vapor Curitiba - Lapa (1986) - 26 Nov. 2016

Os “antigos” trens turísticos a vapor da RFFSA - 21 Nov. 2016



Ferreosfera



Guindastes ferroviários no Brasil: protótipos & ferreomodelos
Orton de 125 toneladas no socorro da locomotiva U13B nº 2432 RFFSA em Cachoeiro de Itapemirim

Fotos: Paulo Henrique Thiengo
“Guindastes ferroviários no Brasil”
Eduardo J. J. Coelho
SPMT / Centro-Oeste, 1994

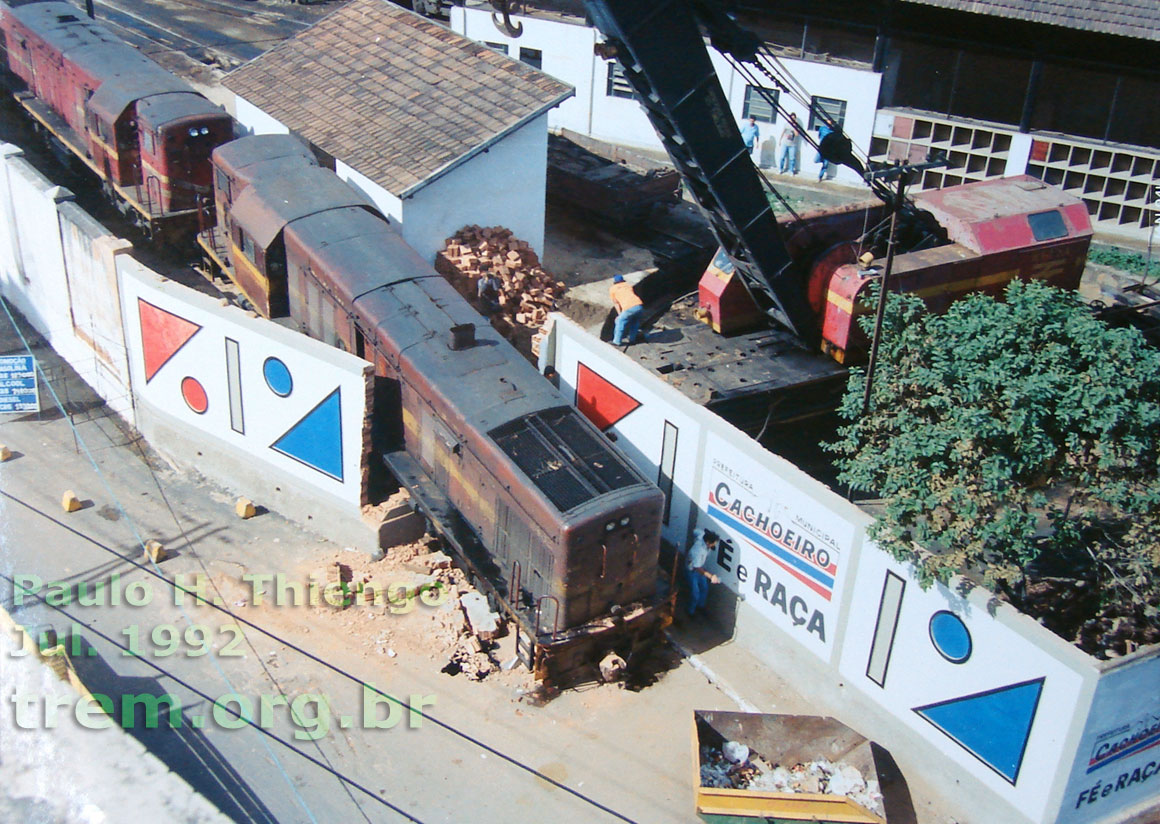

Posicionamento do guindaste ferroviário, com outra locomotiva já destacada atrás da U13B
Fixação dos cabos de aço para o içamento da locomotiva U13B. Fotos: Paulo Henrique Thiengo

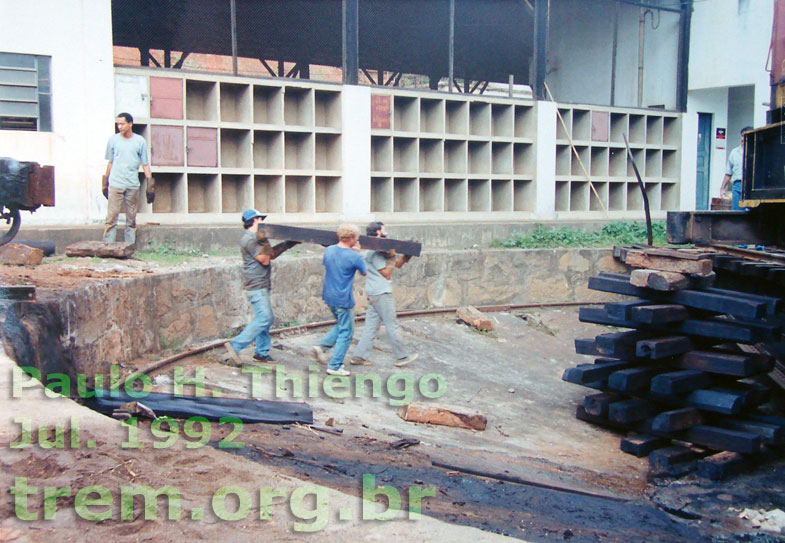

Ferroviários empilham uma fogueira de dormentes no leito do girador de locomotivas para o apoio do guindaste Orton de 125 toneladas
Ferroviários calçam o leito do girador de locomotivas para o apoio das patonas do guindaste Orton de 125 toneladas

Socorro de um curioso acidente ocorrido próximo à estação de Cachoeiro de Itapemirim em Jul. 1992:

A veterana GE U13B nº 2432 da RFFSA (ex-EFL nº 2341) parece ter “escorregado” por uma das linhas junto ao depósito de locomotivas, acabando por demolir um muro e indo cair sobre a calçada.

Como a posição em que a locomotiva ficou era praticamente tangencial ao histórico girador de locomotivas construído em 1903, quando a turma de socorro da SR-8 chegou com seu moderno Orton de 125 t, não restava dúvidas de onde seria mais conveniente colocá-lo.

Após a árdua tarefa de mover o girador manualmente para colocar o guindaste na posição correta, foi necessário calçar suas patolas com uma fogueira de dormentes, preparando-se então os cabos de aço para amarração da locomotiva. Começa então a operação de içamento, finalmente recolocando a nº 2432 nos trilhos (Fotos: Paulo Thiengo).

Resgate da U13B nº 2432 | Mais fotos do resgate

Cover & sequence: This interesting photo sequence taken in Cachoeiro de Itapemirim, ES, shows the wreck crew using the venerable 1903-built manual turntable beside the locomotive shed to position its Orton Mc Cullough 125 ton meter-gauge crane.

The locomotive nº 2432 is a GE U13B built for EFL in 1963 (Photos: Paulo Thiengo).

Glossary | Summary of the RFFSA


Ferreomodelismo

• Backlight em maquetes de ferreomodelismo - 5 Nov. 2017

• Luzes de 0,5 mm (fibra ótica) - 2 Jun. 2016

• Vagão tanque TCQ Esso - 13 Out. 2015

• Escalímetro N / HO pronto para imprimir - 12 Out. 2015

• Carro n° 115 CPEF / ABPF - 9 Out. 2015

• GMDH-1 impressa em 3D - 8 Jun. 2015



Bibliografia

• A Gretoeste: a história da rede ferroviária GWBR - 25 Abr. 2016

• Índice das revistas Centro-Oeste (1984-1995) - 13 Set. 2015

• Tudo é passageiro - 16 Jul. 2015

• The tramways of Brazil - 22 Mar. 2015

• Regulamento de Circulação de Trens da CPEF (1951) - 14 Jan. 2015

• Caminhos de ferro do Rio Grande do Sul - 20 Nov. 2014

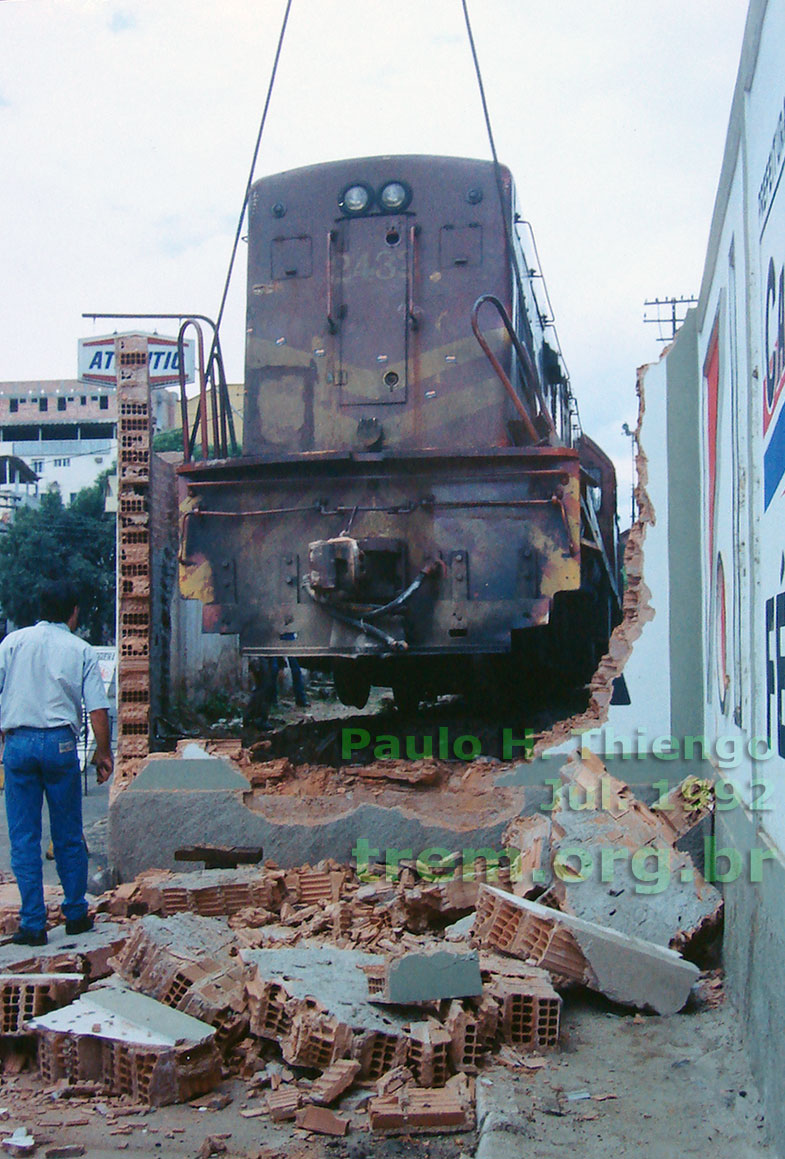

A locomotiva U13B suspensa pelo guindaste ferroviário Orton de 125 toneladas
Locomotiva U13B erguida pelo guindaste de socorro ferroviário para reposição nos trilhos. Fotos: Paulo Henrique Thiengo

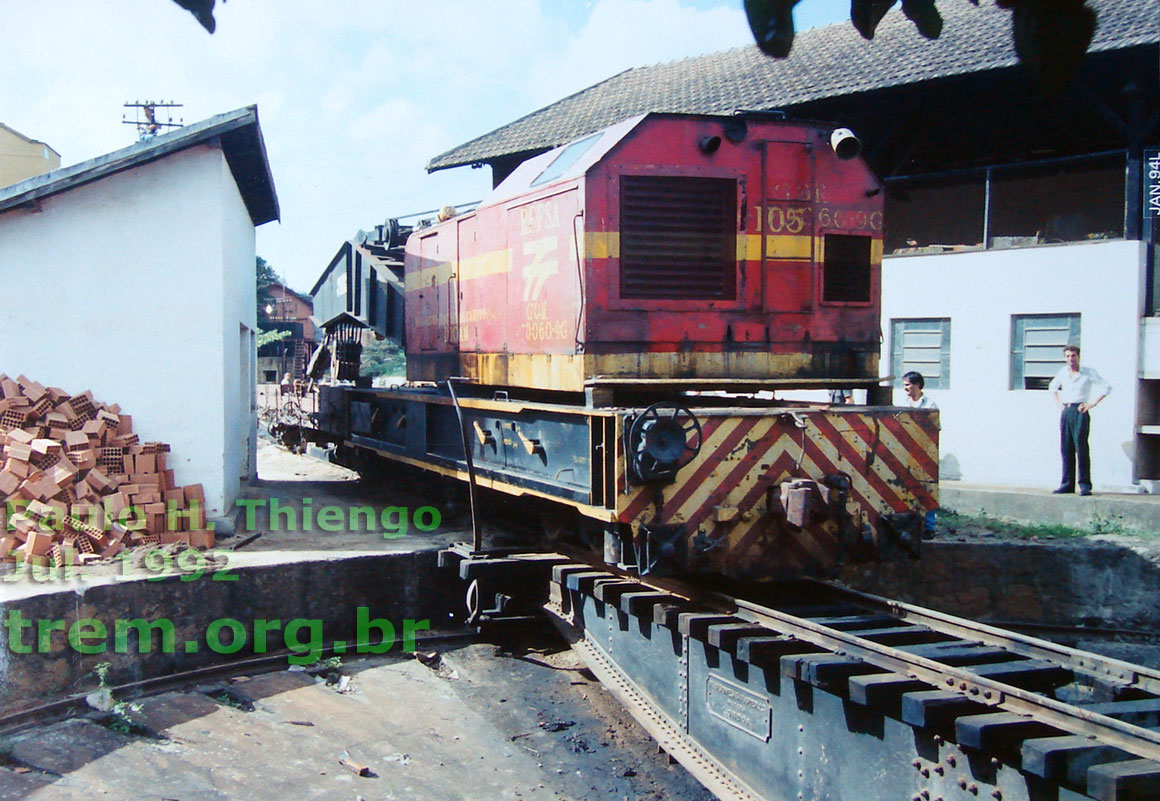

Entrada do guindaste ferroviário Orton de 125 toneladas no girador de locomotivas de Cachoeiro de Itapemirim
Entrada do guindaste ferroviário Orton no girador de locomotivas do pátio de Cachoeiro de Itapemirim. Fotos: Paulo Henrique Thiengo

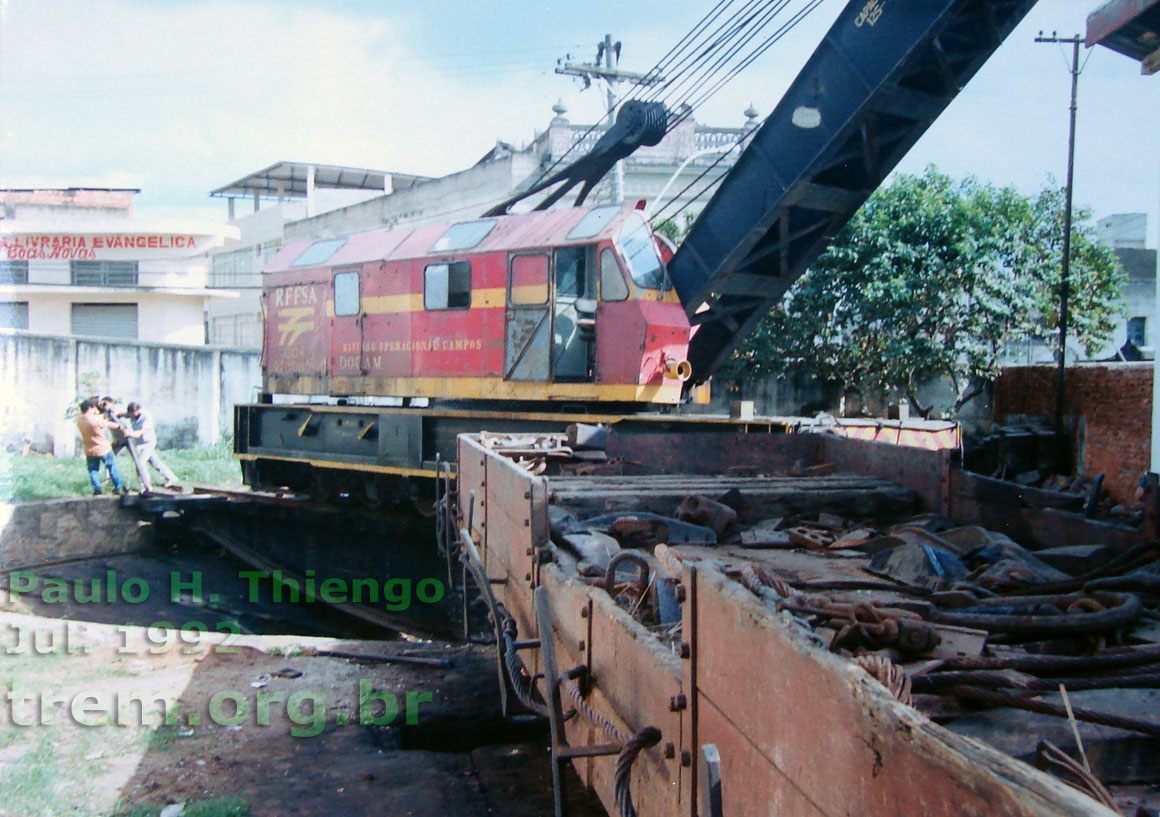

Ferroviários da RFFSA movimentando o girador de locomotivas com o guindaste Orton de 125 toneladas, enquanto o vagão madrinha permanece na linha de manobra
